(07.02[01]) - HYDRAULICS FOR TAILGATE

Запчасти Case IH RBX341 (07.02[01]) - HYDRAULICS FOR TAILGATE (07) - HYDRAULIC SYSTEM

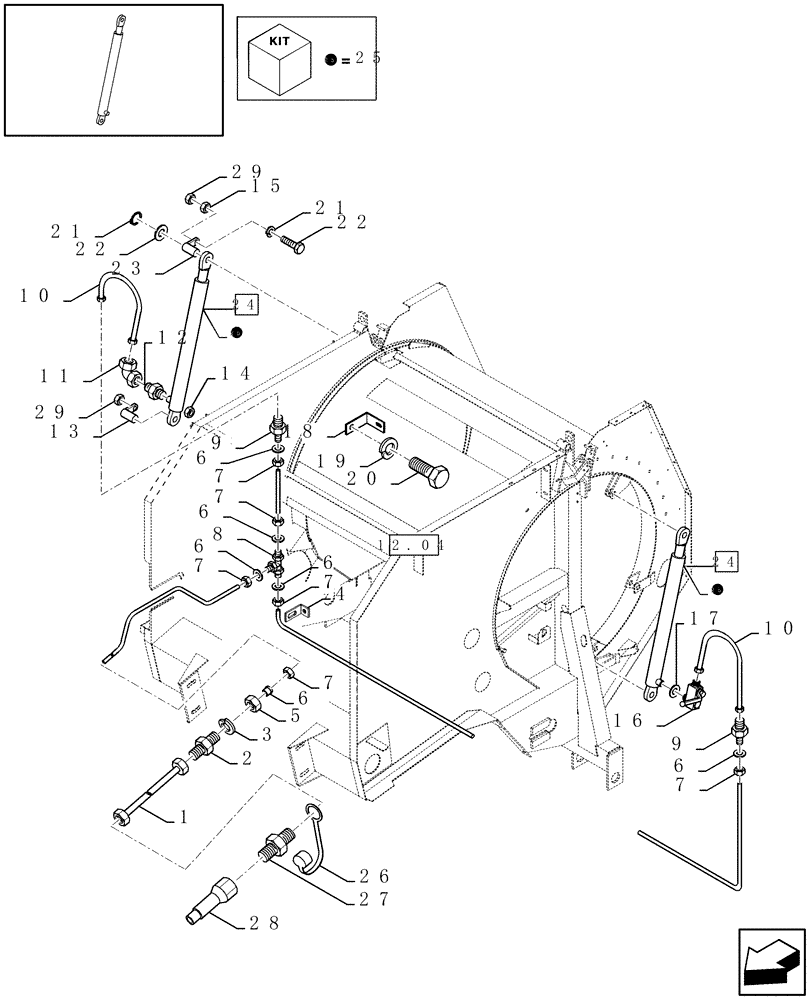

Схема запчастей Case IH RBX341 - (07.02[01]) - HYDRAULICS FOR TAILGATE (07) - HYDRAULIC SYSTEM
22
7
14
9
22
20
8
7
15
18
1
26
6
27
7
4
21
13
12
24
6
17
19
29
16
7
3
25
9
23
24
7
6
2
25
6
25
11
6
7
10
21
12.04
6
10
28
29
5
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84025710

HYDRAULIC HOSE,6.4mm ID x 2400mm L, SAE 100R1

1шт.

2

84025707

HYD CONNECTOR

1шт.

3

80140069

WASHER

15MM

1шт.

4

84056634

BRACKET

1шт.

5

80100065

NUT

M14

1шт.

6

80335136

FERRULE

8MM

1шт.

7

80335135

NUT

M8

1шт.

8

80379430

3 WAY CONNECTION

1шт.

9

80335172

HYD CONNECTOR

2шт.

10

84025709

HYDRAULIC HOSE,6.4mm ID x 600mm L, SAE 100R1

2шт.

11

89508529

ELBOW

1шт.

12

80395782

HYD CONNECTOR

1шт.

13

84068723

PIN

2шт.

14

43362

NUT,M8 x 1.25, Cl 10

2шт.

15

43362

NUT,M8 x 1.25, Cl 10

2шт.

16

84024388

HYDRAULIC VALVE,M18 x 1.5 x M18 x 1.5

1шт.

17

80220122

GASKET

1шт.

18

84024980

BRACKET

3шт.

19

80140045

WASHER

10MM

2шт.

20

80120109

SCREW

M10x20

2шт.

21

80140016

WASHER

8MM

2шт.

22

80300382

SCREW

M8x60

2шт.

23

84068723

PIN

2шт.

24

84024114

HYDRAULIC CYLINDER

(25)

2шт.

25

84038371

SEAL KIT

2шт.

26

84042341

PROTECTION CAP

1шт.

27

84057160

HYD CONNECTOR

1шт.

28

772730

QUICK MALE COUPLING

Male

1шт.

29

80100067

NUT

M8

4шт.
