(07.01[01]) - HYDRAULICS FOR PICK-UP

Запчасти Case IH RBX341 (07.01[01]) - HYDRAULICS FOR PICK-UP (07) - HYDRAULIC SYSTEM

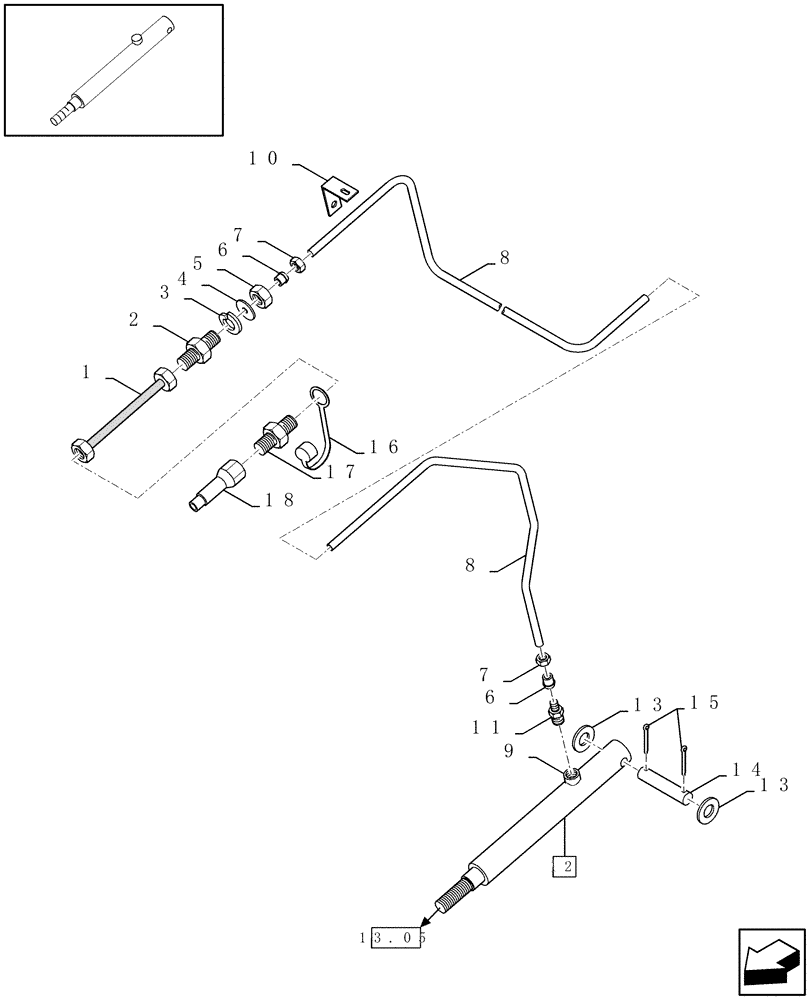

Схема запчастей Case IH RBX341 - (07.01[01]) - HYDRAULICS FOR PICK-UP (07) - HYDRAULIC SYSTEM
5
15
8
13
1
8
13.05
7
6
6
10
9
16
2
11
7
14
17
3
4
13
18
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84025710

HYDRAULIC HOSE,6.4mm ID x 2400mm L, SAE 100R1

1шт.

2

84025707

HYD CONNECTOR

1шт.

3

80140069

WASHER

1шт.

4

80350656

SPARE PART

1шт.

5

80100065

NUT

M14

1шт.

6

80335136

FERRULE

2шт.

7

80335135

NUT

2шт.

8

80371540

RIGID TUBE

DIA:8MM

1шт.

9

84038372

SEAL KIT

1шт.

10

84024980

BRACKET

1шт.

11

80386215

HYD CONNECTOR

1шт.

12

84024400

HYDRAULIC CYLINDER

(9)

1шт.

13

80378247

WASHER

20MM

2шт.

14

80320677

PIN

1шт.

15

80412686

COTTER PIN

5x32

2шт.

16

84042342

DUST CAP

1шт.

17

84057160

HYD CONNECTOR

1шт.

18

772730

QUICK MALE COUPLING

Male

1шт.
