(06.27[01]) - SATELLITE

Запчасти Case IH RBX341 (06.27[01]) - SATELLITE (06) - ELECTRICAL SYSTEMS

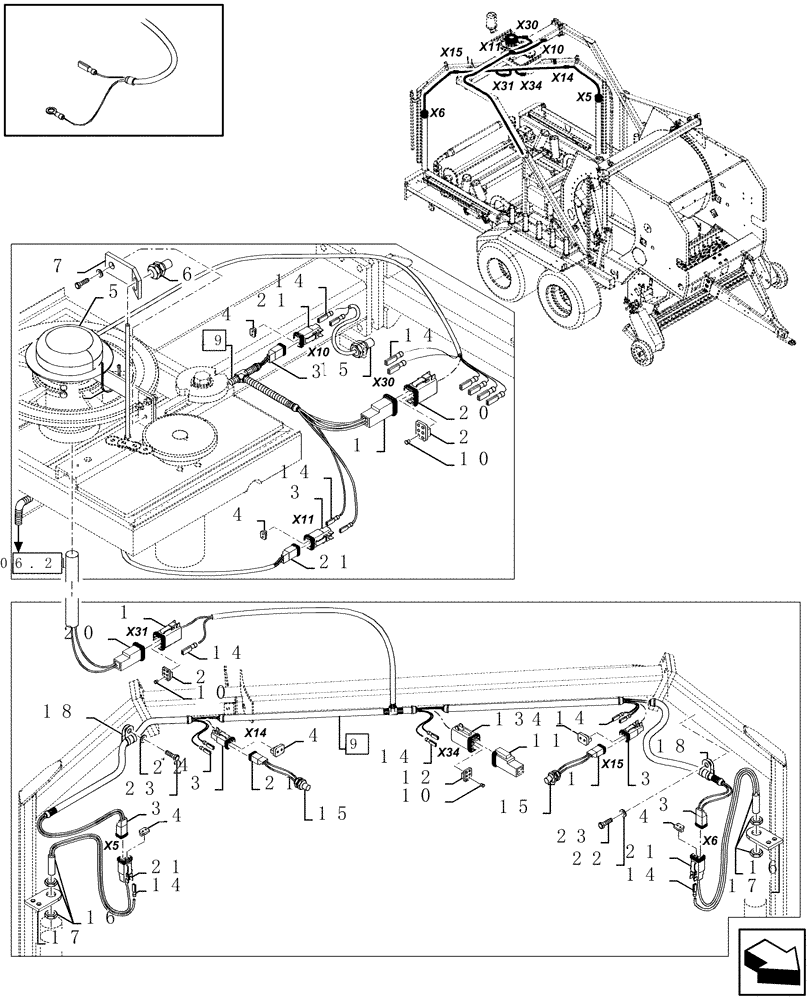

Схема запчастей Case IH RBX341 - (06.27[01]) - SATELLITE (06) - ELECTRICAL SYSTEMS
1
19
4
x34
x15
5
4
14
16
4
10
3
x10
21
14
x30
x31
14
7
x11
15
17
23
18
9
x34
4
3
21
12
21
x11
14
22
x15
14
11
20
2
3
15
x5
15
17
1
13
14
4
10
x5
23
2
14
16
1
x6
21
x30
x14
06.21
x14
10
21
3
8
x31
6
3
x6
x10
14
14
3
21
4
18
20
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84074643

CONTACT HOUSING,Female, 6 Pole

2шт.

2

84074641

WEDGE

2шт.

3

84074631

CONTACT HOUSING,Female, 2 Pole

6шт.

4

84074638

LOCKING TAB,Locking Wedge, Green

6шт.

5

84818617

ELECTRIC CLUTCH

1шт.

6

84078760

SENSOR

1шт.

7

84821040

SUPPORT

1шт.

8

89993154

CLAMP

1шт.

9

84446694

WIRE HARNESS

(1 to 4, Serial Range: 10-14)

1шт.

10

84068583

PLUG,12 - 16 Ga, White

2шт.

11

84806208

WIRE CONNECTOR

1шт.

12

84806312

LOCKING TAB,Wedge Lock

1шт.

13

84806311

WIRE CONNECTOR,Female, 8 Pin , 14 - 20 SAE

1шт.

14

86500036

TERMINAL,Female, Nickel, 0.75 - 2mm

20шт.

15

84058863

SENSOR

3шт.

16

84058861

SENSOR

2шт.

17

84821042

SUPPORT

2шт.

18

89503929

CLAMP

5шт.

19

84446643

WIRE HARNESS

(1 to 4, 10, 14)

1шт.

20

NS

NOT SERVICED

2шт.

21

NS

NOT SERVICED

6шт.

22

NS

NOT SERVICED

1шт.

23

NS

NOT SERVICED

1шт.
