(05.22[01]) - PNEUMATIC BRAKES

Запчасти Case IH RBX341 (05.22[01]) - PNEUMATIC BRAKES (05) - AXLE

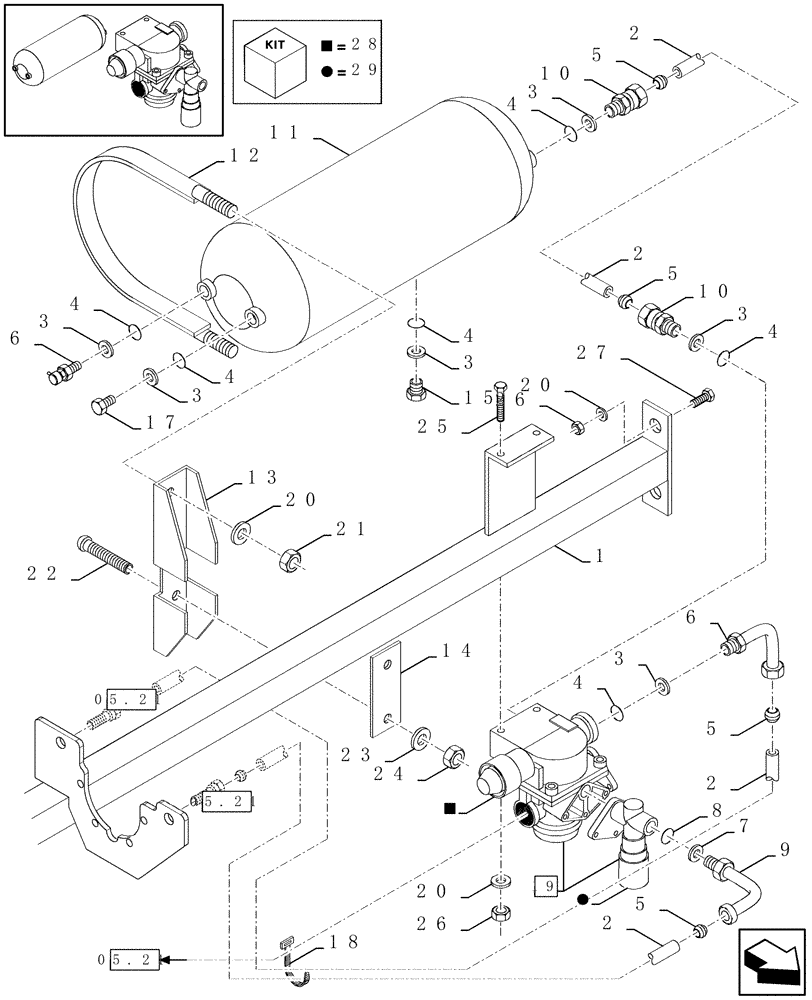

Схема запчастей Case IH RBX341 - (05.22[01]) - PNEUMATIC BRAKES (05) - AXLE
05.21
5
05.21
26
4
25
3
8
28
2
3
16
05.21
10
24
20
15
9
27
14
20
11
3
4
13
28
20
29
3
19
3
6
18
22
4
2
2
12
4
29
4
28
10
21
23
1
17
5
29
3
5
7
2
5
26
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84818601

SUPPORT

1шт.

2

89512535

HOSE

L=3.1M

1шт.

3

89512530

WASHER, THRUST

22MM

6шт.

4

89512529

O-RING

22MM

6шт.

5

89512527

FERRULE

4шт.

6

89512525

ELBOW

1шт.

7

89512533

WASHER, THRUST

16MM

1шт.

8

89512532

O-RING

16MM

1шт.

9

84007190

ELBOW,M16 x 1.5 Male

1шт.

10

84007189

HYD CONNECTOR,M22 x 1.5

2шт.

11

87015766

AIR RESERVOIR

1шт.

12

89512522

SUPPORT

2шт.

13

84447381

SUPPORT

2шт.

14

84447379

SUPPORT

2шт.

15

89512541

DRAIN PLUG

1шт.

16

89512540

HYD CONNECTOR

1шт.

17

89512523

PLUG

1шт.

18

80323597

STRAP

1шт.

19

89512544

BRAKE VALVE

(28, 29)

1шт.

20

80140045

WASHER

10MM

10шт.

21

80100037

NUT,M10 x 1.5, Class 8

M10

4шт.

22

80300660

SCREW

M8x70

4шт.

23

80322358

LOCK WASHER

8MM

4шт.

24

336256

NUT,M8, Cl 8

M8

4шт.

25

80325829

SCREW

M10x45

2шт.

26

100016

NUT,M10 x 1.5, Cl 8

6шт.

27

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

4шт.

28

89804178

SEAL KIT

1шт.

29

89804179

SEAL KIT

1шт.
