(05.21[01]) - PNEUMATIC BRAKES

Запчасти Case IH RBX341 (05.21[01]) - PNEUMATIC BRAKES (05) - AXLE

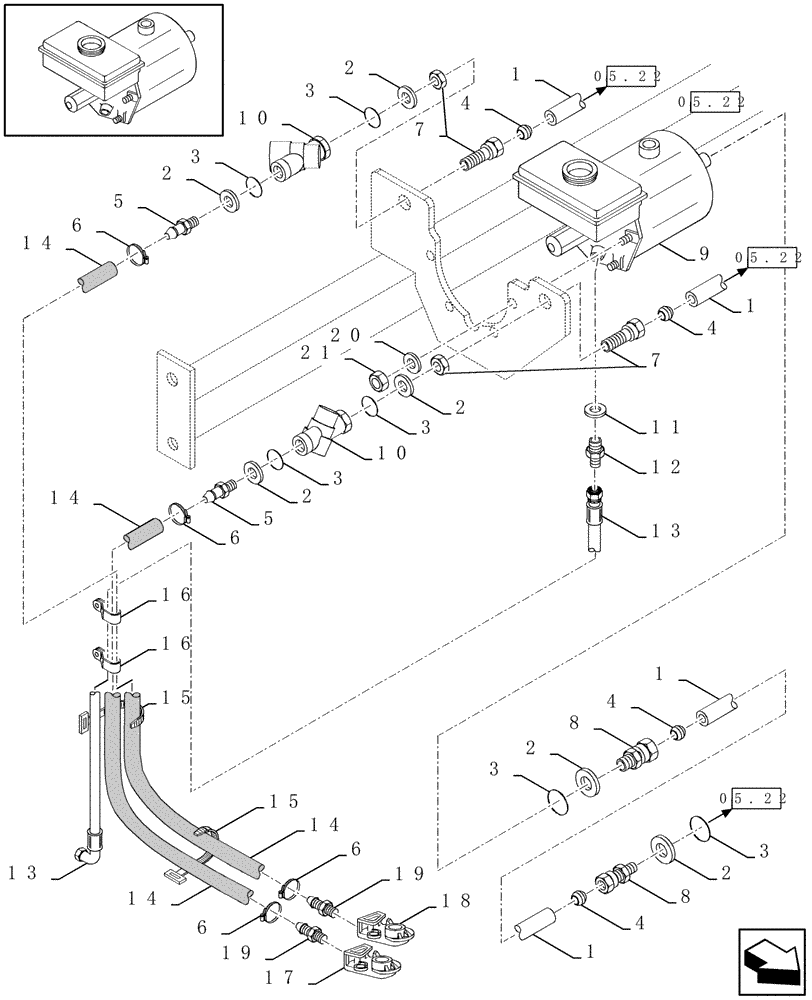

Схема запчастей Case IH RBX341 - (05.21[01]) - PNEUMATIC BRAKES (05) - AXLE
5
20
3
4
1
14
19
6
3
3
14
21
4
3
13
15
15
13
8
5
1
6
05.22
16
11
2
4
05.22
1
05.22
2
14
3
18
2
19
10
16
8
10
2
12
6
1
6
2
7
9
14
3
05.22
2
17
4
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

89512535

HOSE

L=3.1M

1шт.

2

89512530

WASHER, THRUST

22MM

6шт.

3

89512529

O-RING

22MM

6шт.

4

89512527

FERRULE

4шт.

5

89512531

HYD CONNECTOR

2шт.

6

80326082

CLAMP

4шт.

7

89512528

HYD CONNECTOR

2шт.

8

84007189

HYD CONNECTOR,M22 x 1.5

2шт.

9

84007187

CYLINDER

1шт.

10

89512545

SEAL KIT

2шт.

11

84011379

SEAL,12.2mm ID x 16.9mm OD x 1.5mm Thk

SEALRING

1шт.

12

84007191

ADAPTER,9/16" - 18 JIC x M12 x 1

1шт.

13

84818639

HYDRAULIC HOSE

1шт.

14

84014198

HOSE,18mm OD x 3.5mm Thk

1шт.

15

80323597

STRAP

1шт.

16

80417412

CLAMP

2.шт.

17

89512546

COUPLING BLOCK

RED

1шт.

18

89512537

COUPLING BLOCK

YELLOW

1шт.

19

89512534

HYD CONNECTOR

2шт.

20

80322358

LOCK WASHER

8MM

4шт.

21

336256

NUT,M8, Cl 8

M8

4шт.
