(15.23[01]) - CHAIN AND ROLLS - C651

Запчасти Case IH RBX341 (15.23[01]) - CHAIN AND ROLLS - C651 (15) - KNOTTER /WRAPPER

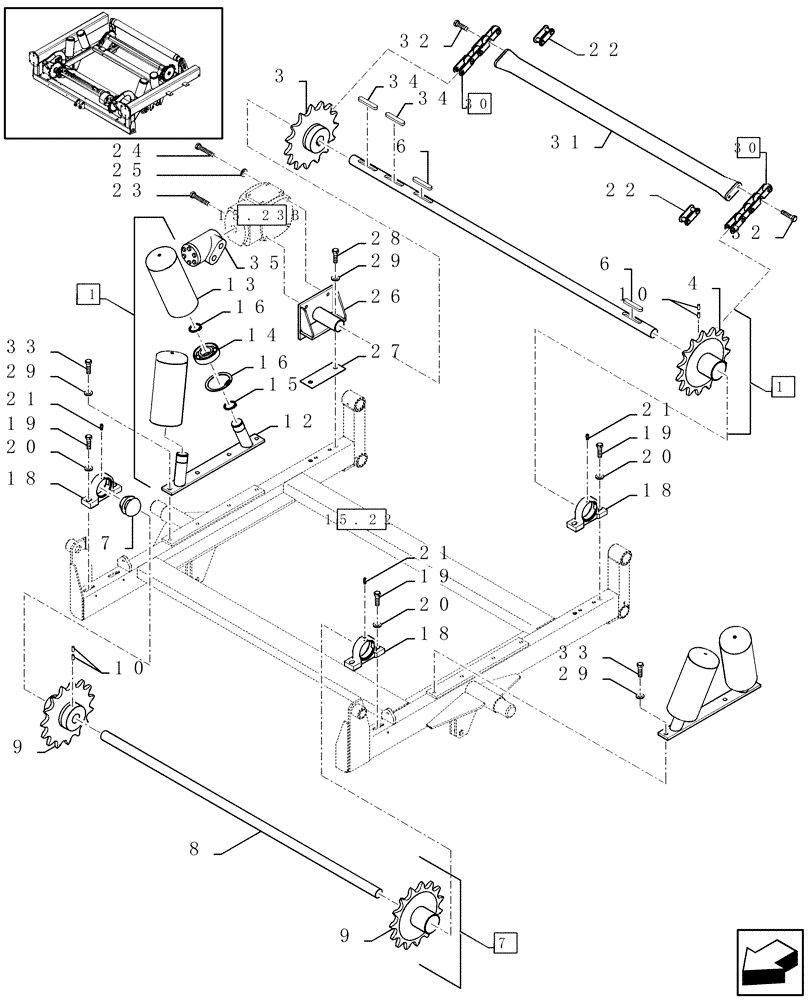

Схема запчастей Case IH RBX341 - (15.23[01]) - CHAIN AND ROLLS - C651 (15) - KNOTTER /WRAPPER
8
6
13
18
17
10
9
4
23
34
18
27
20
33
15
16
35
19
19
33
31
19
21
7
14
29
3
25
34
22
10
21
32
9
16
32
30
24
1
11
22
15.23b
29
20
29
12
6
26
15.22
28
30
20
18
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

-

, Serial Range: (2-6)

1шт.

2

84821064

SHAFT

1шт.

3

84821062

DRIVEN SPROCKET

1шт.

4

84821060

DRIVEN SPROCKET

1шт.

5

80300477

SCREW

4шт.

6

80323190

KEY

2шт.

7

-

, Serial Range: (8-10)

1шт.

8

84821063

SHAFT

1шт.

9

84821061

DRIVEN SPROCKET

2шт.

10

80300477

SCREW

4шт.

11

-

, Serial Range: (12-16)

2шт.

12

84821057

SUPPORT

2шт.

13

84821058

ROLLER

4шт.

14

80210049

BALL BEARING

4шт.

15

80370013

SNAP RING

4шт.

16

80370006

SNAP RING

8шт.

17

84814912

BALL BEARING,35 mm ID x 72 mm OD x 51.1 mm

3шт.

18

84821113

BEARING HOUSING

3шт.

19

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

M12x40

6шт.

20

80140018

WASHER

12MM

6шт.

21

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

3шт.

22

84820085

LINK,Chain

2шт.

23

80393698

SCREW,M10 x 25mm

M10x25

2шт.

24

80043139

BOLT,M10 x 25mm

2шт.

25

80140045

WASHER

10MM

2шт.

26

84821066

SUPPORT

1шт.

27

84821068

PLATE

1шт.

28

89706687

SCREW

M12x30

2шт.

29

80140046

WASHER

12MM

10шт.

30

84821093

CHAIN,60 Links x 50.8mm = 3048mm

(22)

2шт.

31

84821069

SUPPORT

15шт.

32

80120069

SCREW

M10x50

60шт.

33

80300388

SCREW,M12 x 25mm

M12x25

8шт.

34

80170012

KEY

2шт.

35

84818581

HYDRAULIC MOTOR

1шт.
