Запчасти Case IH RBX341 (15.22[01]) - TABLE - C651 (15) - KNOTTER /WRAPPER

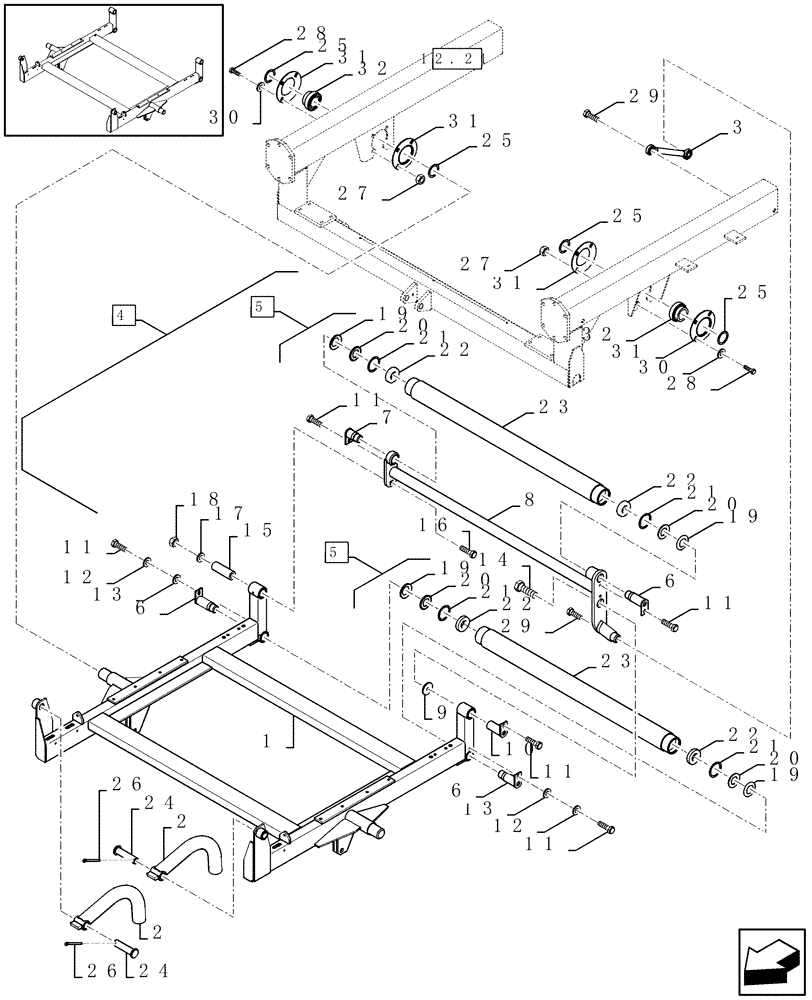

Схема запчастей Case IH RBX341 - (15.22[01]) - TABLE - C651 (15) - KNOTTER /WRAPPER
11
2
7
20
19
12
25
8
9
23
32
29
25
24
21
24
13
14
19
23
22
29
5
30
20
19
25
17
20
22
6
6
1
26
15
21
4
27
21
26
28
11
22
12.21
13
19
11
2
31
28
10
27
20
30
22
25
32
18
11
16
31
21
11
31
31
6
5
3
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84821051

FRAME

1шт.

2

84821059

GUIDE

2шт.

3

84821065

ROD

1шт.

4

-

, Serial Range: (5-18)

1шт.

5

84820956

ROLLER

, Serial Range: (19-23)

2шт.

6

84820957

PIN

3шт.

7

84821030

PIN

1шт.

8

84821053

SUPPORT

1шт.

9

84821031

WASHER

1шт.

10

84820997

PIN

1шт.

11

80043139

BOLT,M10 x 25mm

5шт.

12

80394629

LOCK WASHER

10.5MM

5шт.

13

80140045

WASHER

10MM

5шт.

14

80300388

SCREW,M12 x 25mm

M12x35

1шт.

15

84821109

BUSHING

1шт.

16

322362

CARRIAGE BOLT,M16 x 100mm, Cl 8.8

1шт.

17

80140048

WASHER

16MM

1шт.

18

100020

NUT,M16 x 2.0, Cl 8

1шт.

19

84820954

COVER

4шт.

20

84820955

SEAL,39mm ID x 70mm OD x 5mm Thk

4шт.

21

80370018

SNAP RING

4шт.

22

80025953

BALL BEARING

4шт.

23

NSS

NOT SOLD SEPARAT

2шт.

24

84821110

PIN

2шт.

25

84821111

WASHER

6шт.

26

80300596

ROLL PIN

2шт.

27

80100038

NUT

M12

8шт.

28

80300389

BOLT,M12 x 35mm

M12x35

8шт.

29

89847023

SCREW

M12x50

2шт.

30

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

8шт.

31

84821116

FLANGE

4шт.

32

84821117

BALL BEARING

2шт.
