(15.08[01]) - ROLL WRAP

Запчасти Case IH RBX341 (15.08[01]) - ROLL WRAP (15) - KNOTTER /WRAPPER

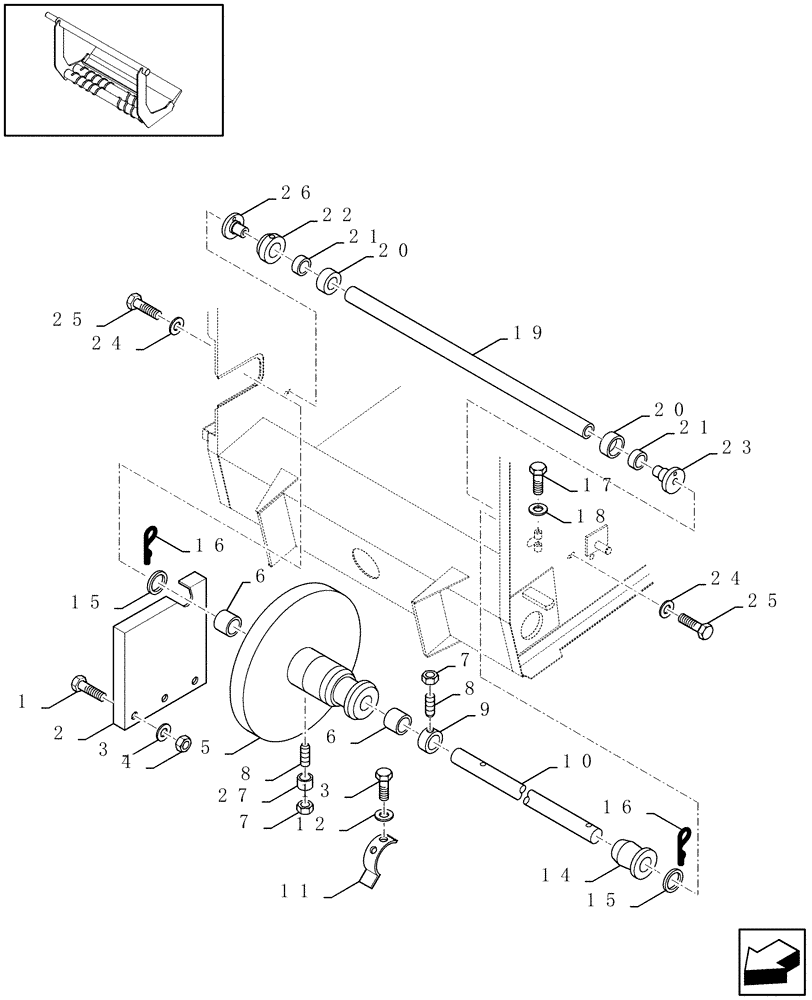

Схема запчастей Case IH RBX341 - (15.08[01]) - ROLL WRAP (15) - KNOTTER /WRAPPER
25
24
16
26
3
16
8
20
7
25
22
27
11
10
4
6
21
20
21
1
14
15
12
2
23
13
17
15
5
8
6
18
9
7
24
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

80300383

SCREW,M10 x 16mm

M10x16

3шт.

2

84024640

PLATE

1шт.

3

80378244

LOCK WASHER

10MM

3шт.

4

100016

NUT,M10 x 1.5, Cl 8

3шт.

5

84024644

DRUM

1шт.

6

84024752

GUIDE BUSHING,25mm ID x 28mm OD x 30mm L

2шт.

7

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

1шт.

8

80300473

SCREW

M6x16

1шт.

9

84024643

BUSHING

1шт.

10

84024642

SHAFT

1шт.

11

84024545

GUIDE

2шт.

12

80322357

LOCK WASHER,Belleville, M6

6MM

2шт.

13

80300347

SCREW

M6x10

2шт.

14

89823255

GUIDE

1шт.

15

80726059

WASHER

2шт.

16

80437424

COTTER PIN

2шт.

17

80120240

SCREW

M6x80

1шт.

18

80140040

WASHER

6MM

1шт.

19

84025074

ROLLER

Count roll

1шт.

20

84024651

BEARING HOUSING,34 mm ID x 40 mm OD x 18 mm

2шт.

21

80362804

BEARING ASSY

2шт.

22

84024583

RING

1шт.

23

84024788

FLANGE

1шт.

24

80140045

WASHER

10MM

2шт.

25

80120111

SCREW

M10x30

2шт.

26

84024650

FLANGE

1шт.

27

84025508

BUSHING

1шт.
