(15.02[01]) - TWINE ARM

Запчасти Case IH RBX341 (15.02[01]) - TWINE ARM (15) - KNOTTER /WRAPPER

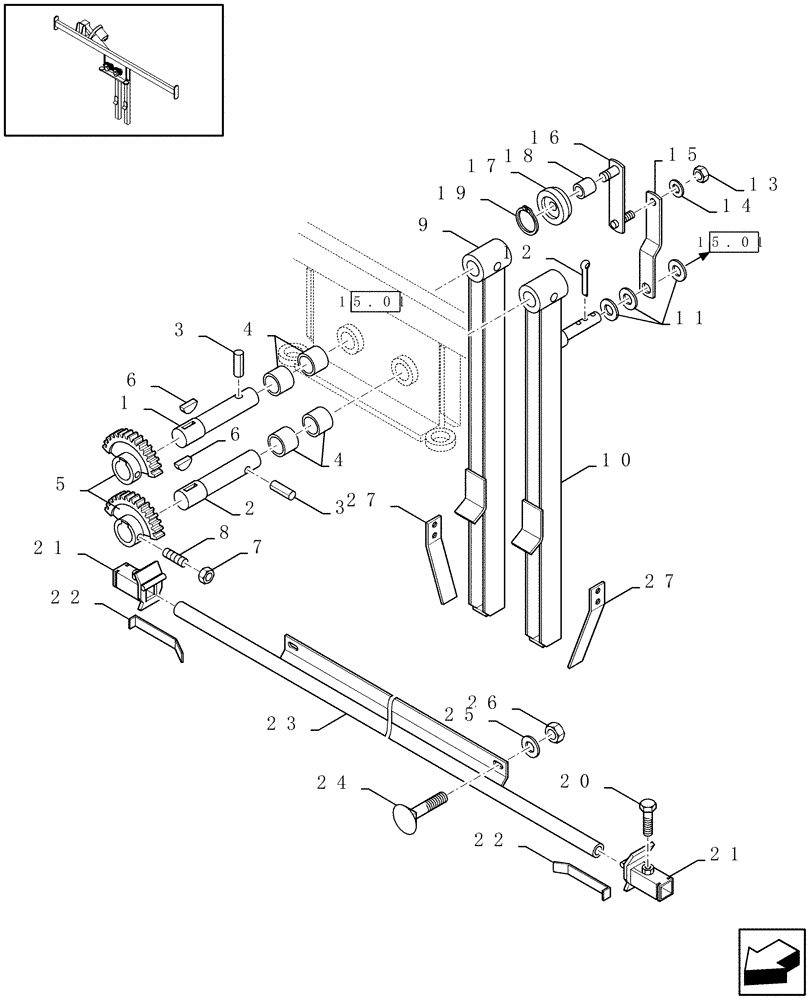

Схема запчастей Case IH RBX341 - (15.02[01]) - TWINE ARM (15) - KNOTTER /WRAPPER
22
22
15.01
3
19
1
24
15
20
27
10
17
21
4
5
15.01
11
14
6
16
8
18
6
3
13
9
2
21
25
23
7
4
27
26
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84053928

PIN

1шт.

2

84024669

PIN

1шт.

3

80381531

ROLL PIN

10x40

2шт.

3

80300689

ROLL PIN

6x40

2шт.

4

80358305

SLEEVE

4шт.

5

80701272

GEAR

2шт.

6

80080768

WOODRUFF KEY

.25x1.00

2шт.

7

89626568

NUT

.31

2шт.

8

80087230

SCREW

.31x8.8

2шт.

9

84056289

ARM

1шт.

10

84056290

ARM

1шт.

11

80378245

WASHER

12MM

3шт.

12

80130003

COTTER PIN

3.2x20

3шт.

13

80100067

NUT

M8

1шт.

14

80378243

WASHER

8MM

1шт.

15

84024817

COVER PLATE

1шт.

16

84062212

SUPPORT

1шт.

17

84024806

SPACER

1шт.

18

84024794

BUSHING

1шт.

19

83981963

SNAP RING,M8 x 0.66mm Thk

1шт.

20

300476

SET SCREW,Hex Soc, M8 x 12 Cup Pt

2шт.

21

84056188

STOP

LH

1шт.

21

84056187

STOP

RH

1шт.

22

84025077

STRIP

1шт.

23

84056287

TUBE,158 mm Length

1шт.

24

80120031

SCREW,M6 x 16mm

M6x16

5шт.

25

80322357

LOCK WASHER,Belleville, M6

6MM

5шт.

26

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

5шт.

27

84053874

CLAMP

2шт.
