(13.08[01]) - FEEDER AND CROPCUTTER ASSEMBLY, FRAME

Запчасти Case IH RBX341 (13.08[01]) - FEEDER AND CROPCUTTER ASSEMBLY, FRAME (13) - FEEDER

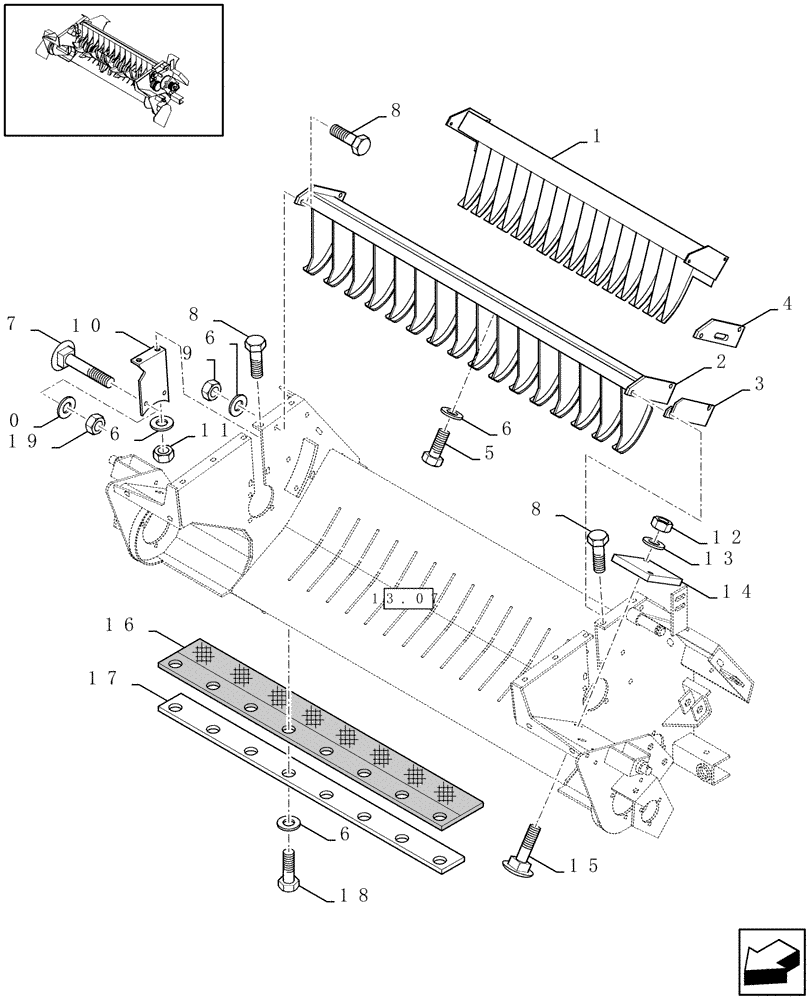

Схема запчастей Case IH RBX341 - (13.08[01]) - FEEDER AND CROPCUTTER ASSEMBLY, FRAME (13) - FEEDER
1
9
15
20
6
13
8
6
13.07
6
12
7
14
10
8
11
17
16
18
4
2
3
19
6
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84025765

RAKE

1шт.

FOR CAPACITY UNITS ONLY

1шт.

2

84058162

PLATE

1шт.

FOR CROPCUTTER UNITS ONLY

1шт.

3

84024436

ADJUSTING PLATE

1шт.

4

84822374

PLATE

, Serial Range: -C667

1шт.

4

84820201

PLATE

, Start Serial: D668

1шт.

5

80120109

SCREW

M10x20

17шт.

6

80140045

WASHER

10MM

1шт.

7

80120031

SCREW,M6 x 16mm

M6x16

1шт.

8

80120111

SCREW

M10x30

14шт.

9

100016

NUT,M10 x 1.5, Cl 8

4шт.

10

84822366

COVER PLATE

, Serial Range: -C667

1шт.

10

84820200

COVER PLATE

, Start Serial: D668

1шт.

11

86514720

NUT

M10

1шт.

12

43362

NUT,M8 x 1.25, Cl 10

2шт.

13

80322358

LOCK WASHER

8MM

2шт.

14

84025014

GUIDE

1шт.

15

120191

CARRIAGE BOLT,Short Sq Nk, M8 x 40mm, Cl 8.8, Full Thd

M8x40

2шт.

16

84054218

CANVAS,1368mm L

1шт.

17

84025094

COVER PLATE

1шт.

18

80043139

BOLT,M10 x 25mm

8шт.

19

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

1шт.

20

80322357

LOCK WASHER,Belleville, M6

6MM

1шт.
