Запчасти Case IH RBX341 (13.01[01]) - PICK-UP, MAIN FRAME (13) - FEEDER

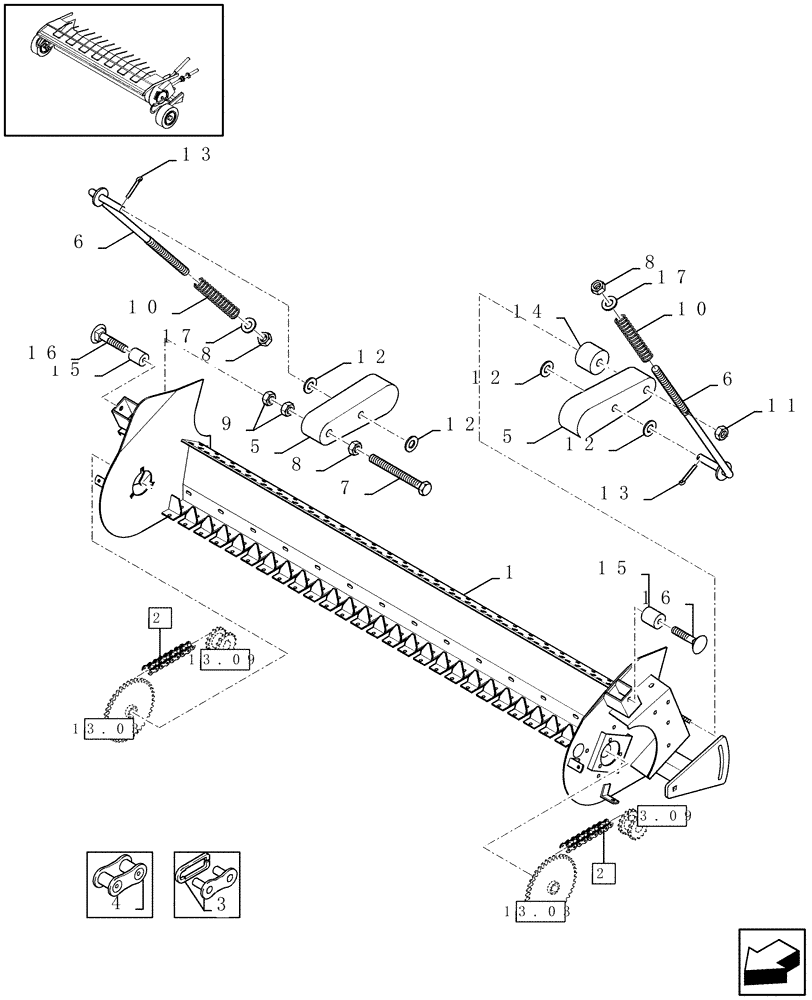

Схема запчастей Case IH RBX341 - (13.01[01]) - PICK-UP, MAIN FRAME (13) - FEEDER
5
8
17
7
12
16
2
9
13.03
12
1
13
10
6
15
15
4
13
14
8
5
2
12
10
12
8
3
13.09
11
13.03
17
16
13.09
6

Артикул

Название

Примечание

Количество

1

84822016

FRAME

1шт.

2

84024310

CHAIN,ASA 50, 74 Links x 15.88mm = 1174.75mm

(3,4)

2шт.

3

80025194

CONNECTING LINK

1шт.

4

80025805

CONNECTING LINK

1шт.

5

84024343

GUIDE

2шт.

6

84024366

ROD

2шт.

7

80538885

SCREW

M10x90

2шт.

8

86514720

NUT

M10

3шт.

9

100016

NUT,M10 x 1.5, Cl 8

2шт.

10

NS

NOT SERVICED

2шт.

11

80100037

NUT,M10 x 1.5, Class 8

M10

1шт.

12

80378244

LOCK WASHER

10MM

2шт.

13

80130003

COTTER PIN

2шт.

14

84025363

SPACER

1шт.

15

80395087

INSULATOR BLOCK

2шт.

16

80300662

BOLT

2шт.

17

80378244

LOCK WASHER

10MM

2шт.

Выбрано товаров: 17
