(05.02[01]) - HANDBRAKE

Запчасти Case IH RBX341 (05.02[01]) - HANDBRAKE (05) - AXLE

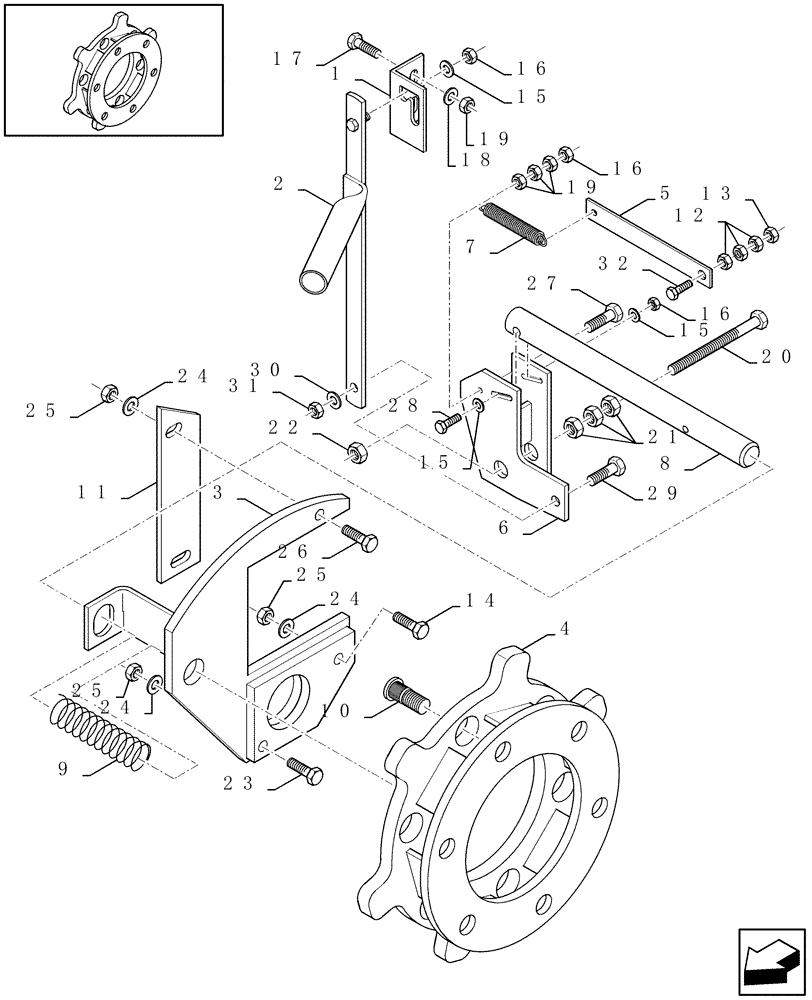

Схема запчастей Case IH RBX341 - (05.02[01]) - HANDBRAKE (05) - AXLE
15
13
2
16
17
7
31
18
11
32
21
22
24
6
8
15
15
25
28
19
24
24
3
30
4
26
5
14
29
9
23
16
10
25
25
12
19
16
20
1
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84068350

BRACKET

1шт.

2

84068344

LEVER

1шт.

3

84068578

SUPPORT

1шт.

4

84068355

RING GEAR

1шт.

5

84068345

BRACKET

1шт.

6

84068353

SUPPORT

1шт.

7

80354039

SPRING

1шт.

8

84068351

SHAFT

1шт.

9

80449205

SPRING

1шт.

10

80418817

BOLT

6шт.

11

84068575

PLATE

1шт.

12

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

4шт.

13

80353308

NUT

M6

1шт.

14

80120068

SCREW

M10x40

1шт.

15

80378243

WASHER

8MM

3шт.

16

80100067

NUT

M8

3шт.

17

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

18

80322358

LOCK WASHER

8MM

2шт.

19

43362

NUT,M8 x 1.25, Cl 10

5шт.

20

89814566

SCREW

M16x190

1шт.

21

100020

NUT,M16 x 2.0, Cl 8

3шт.

22

80100039

NUT

M16

1шт.

23

80120069

SCREW

M10x50

1шт.

24

80140045

WASHER

10MM

3шт.

25

100016

NUT,M10 x 1.5, Cl 8

3шт.

26

80120111

SCREW

M10x30

1шт.

27

80120106

SCREW,M8 x 40mm

M8x40

1шт.

28

80120061

BOLT,M8 x 60mm

M8x60

1шт.

29

80043139

BOLT,M10 x 25mm

1шт.

30

80140017

WASHER

10MM

1шт.

31

80100037

NUT,M10 x 1.5, Class 8

M10

1шт.

32

80338413

SCREW

M6x60

1шт.
