(14.06[01]) - DRIVE ROLL BARS

Запчасти Case IH RBX341 (14.06[01]) - DRIVE ROLL BARS (14) - BALE CHAMBER

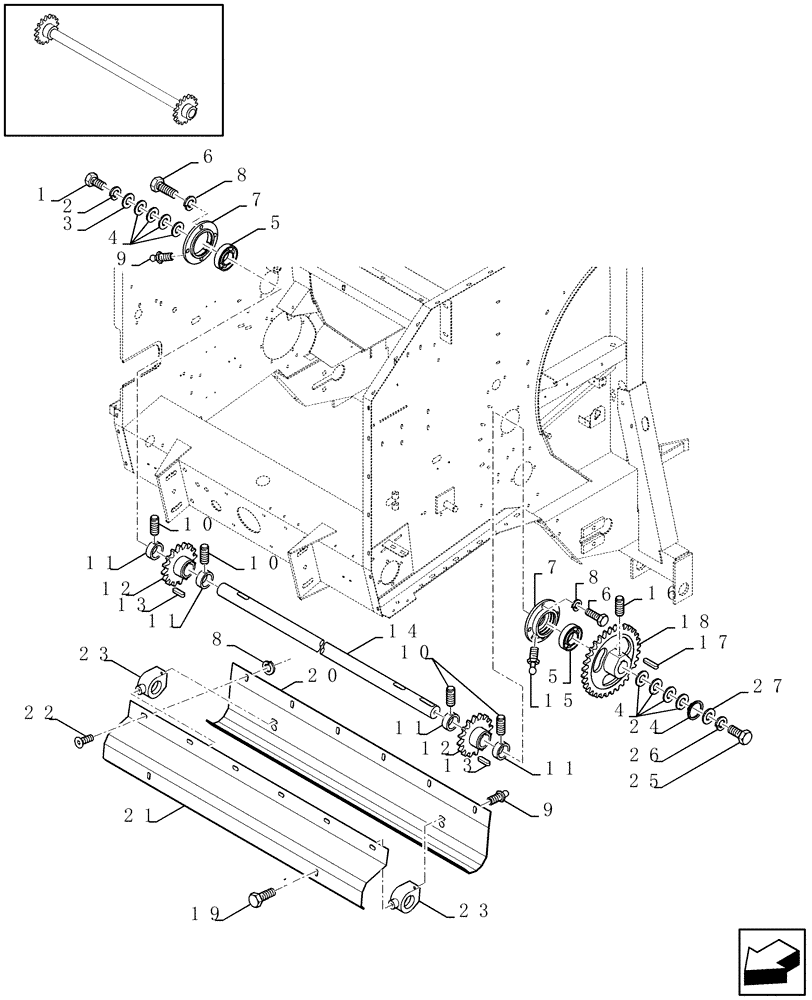

Схема запчастей Case IH RBX341 - (14.06[01]) - DRIVE ROLL BARS (14) - BALE CHAMBER
6
9
10
10
11
8
6
21
23
27
13
3
26
5
11
9
4
17
7
14
19
8
7
18
5
16
12
1
25
20
10
11
8
2
23
4
11
22
13
12
15
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

80120119

SCREW

M12x20

1шт.

2

80140046

WASHER

12MM

1шт.

3

84025181

WASHER

13MM

1шт.

4

84005527

WASHER,46mm ID x 70mm OD x 1mm Thk

1шт.

5

84024179

BALL BEARING,45mm ID x 90mm OD x 22mm W

2шт.

6

80043139

BOLT,M10 x 25mm

8шт.

7

84024183

BEARING HOUSING

2шт.

8

80140045

WASHER

10MM

16шт.

9

321204

LUBE NIPPLE,M6 x 1.0 x 16mm OAL

3шт.

10

80300480

SET SCREW

M10x10

4шт.

11

84024124

RING

4шт.

12

84024115

DRIVEN SPROCKET

2шт.

13

80170066

KEY

2шт.

14

84068801

SHAFT

1шт.

15

80323787

LUBE NIPPLE

1шт.

16

80300482

STUD

M10x20

1шт.

17

80323624

KEY

1шт.

18

84024177

DRIVEN SPROCKET

1шт.

19

80412671

SCREW

M10x20

2шт.

20

84058100

SUPPORT

1шт.

21

84058102

SUPPORT

1шт.

22

80320772

SCREW

M10x25

6шт.

23

84058103

GUIDE

2шт.

24

80370007

CIRCLIP

1шт.

25

80120110

BOLT,M12 x 1.5 x 25mm, Cl 8.8

M10x20

1шт.

26

80140045

WASHER

10MM

1шт.

27

84025233

WASHER

11MM

1шт.
