(27.500.AL[02]) - VAR - 8072609 - WHEEL ASSY, 31 X 13.5 - 15 10 PLY

Запчасти Case IH RB565 (27.500.AL[02]) - VAR - 8072609 - WHEEL ASSY, 31 X 13.5 - 15 10 PLY (27) - REAR AXLE SYSTEM

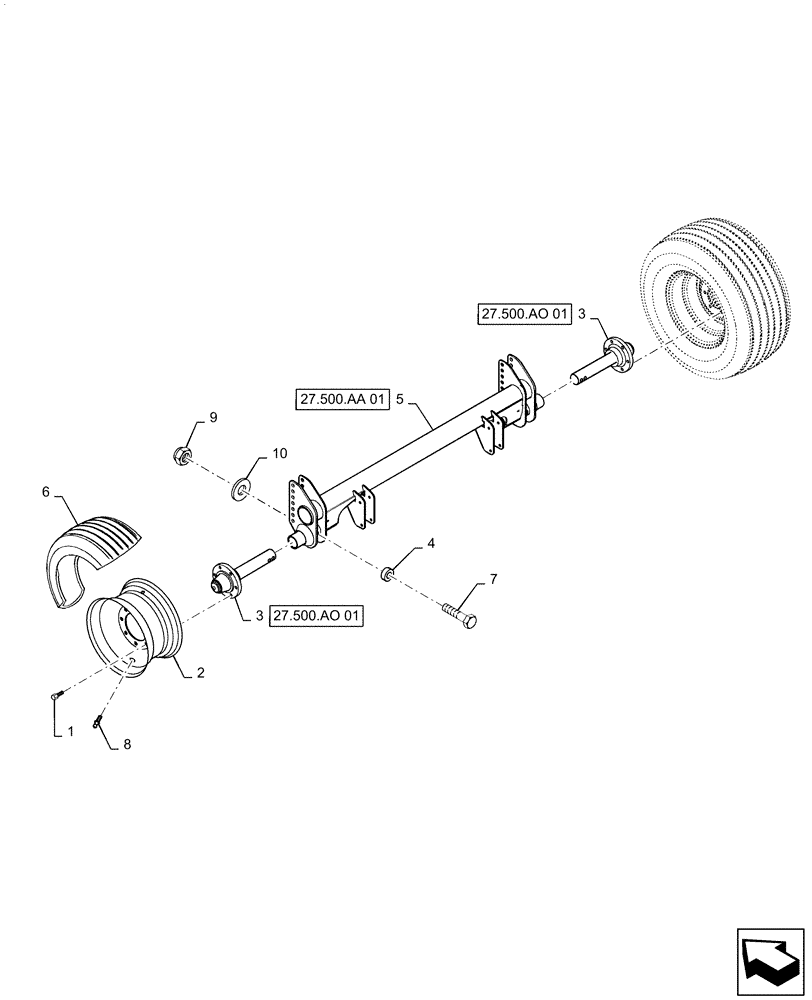

Схема запчастей Case IH RB565 - (27.500.AL[02]) - VAR - 8072609 - WHEEL ASSY, 31 X 13.5 - 15 10 PLY (27) - REAR AXLE SYSTEM
7
27.500.aa 01
10
8
9
27.500.ao 01
2
1
3
4
27.500.ao 01
3
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

198056

WHEEL BOLT,1/2" - 20 x 1.031"

G5

12шт.

2

86616346

WHEEL

2шт.

3

86974344

HUB

Spindle

2шт.

4

86641937

SPACER,16.6mm ID x 31.75mm OD x 12.7mm Thk

2шт.

5

47640669

AXLE

1шт.

6

87546428

TYRE/TIRE

31 x 13.5-15 10 Ply

2шт.

7

374889

BOLT,Hex, M16 x 100mm, Cl 8.8

2шт.

8

196033

VALVE STEM

2шт.

9

86000441

NUT,M16 x 2.0, Cl 8

Prevailing Torque

2шт.

10

122432

WASHER,17mm ID x 41mm OD x 6mm Thk

Hardened, 5/8

2шт.
