(88.100.60[04]) - DIA KIT, PICK-UP WHEELS, NO TOOLS

Запчасти Case IH RB565 (88.100.60[04]) - DIA KIT, PICK-UP WHEELS, NO TOOLS (88) - ACCESSORIES

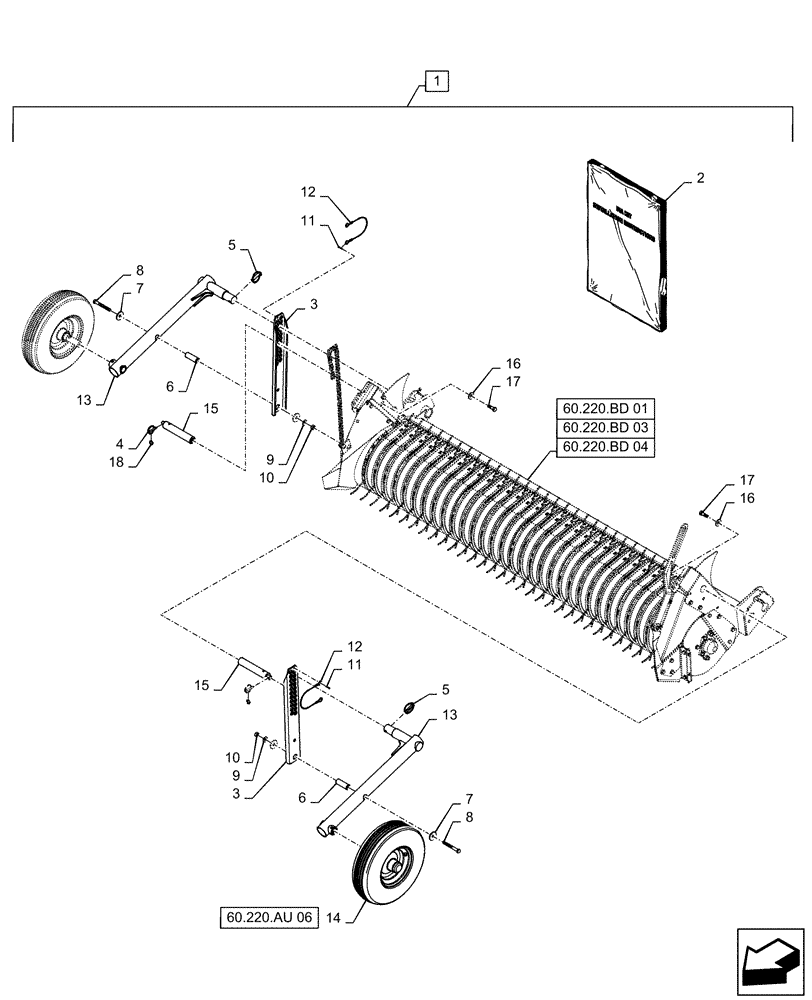

Схема запчастей Case IH RB565 - (88.100.60[04]) - DIA KIT, PICK-UP WHEELS, NO TOOLS (88) - ACCESSORIES
15
60.220.bd 03
13
17
1
16
6
4
8
5
14
11
12
60.220.bd 01
5
60.220.au 06
10
11
18
60.220.bd 04
2
16
9
17
10
3
9
8
15
3
7
13
6
12
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47398920

DIA KIT, HARVESTER

RH Pickup Wheel, Incl 2 - 18

1шт.

2

47392463

INSTRUCTION

Installation

1шт.

3

84195093

CHANNEL

2шт.

4

270184

LINCH PIN,6.35mm OD

2шт.

5

87056822

PIN

2шт.

6

84220857

SPACER,12.7mm ID x 25.4mm OD x 70.5mm L

2шт.

7

9511052

WASHER,13.5mm ID x 44mm OD x 4mm Thk

2шт.

8

9837937

BOLT,Hex, M12 x 1.75 x 100mm, Cl 8.8

2шт.

9

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

10

9706685

NUT,M12 x 1.75, Cl 8

2шт.

11

80756

COTTER PIN,1/8" x 3/4"

2шт.

12

47431237

WIRE ROPE

2шт.

13

84193264

SUPPORT

2шт.

14

0C

ORDER COMPONENTS

Pickup Wheel, No Tools

2шт.

15

84479182

PIN,35mm OD x 207mm L

2шт.

16

14408

WASHER,0.56" ID x 1.25" OD x 0.13" Thk

2шт.

17

9509260

LOCK BOLT,Hex, M12 x 40mm, Cl 8.8

2шт.

18

84012277

KEY RING

2шт.
