Запчасти Case IH RB554 (08.54) - SHIELDS, TWINE BOX, SIDE MOUNT (08) - SHEET METAL/DECALS

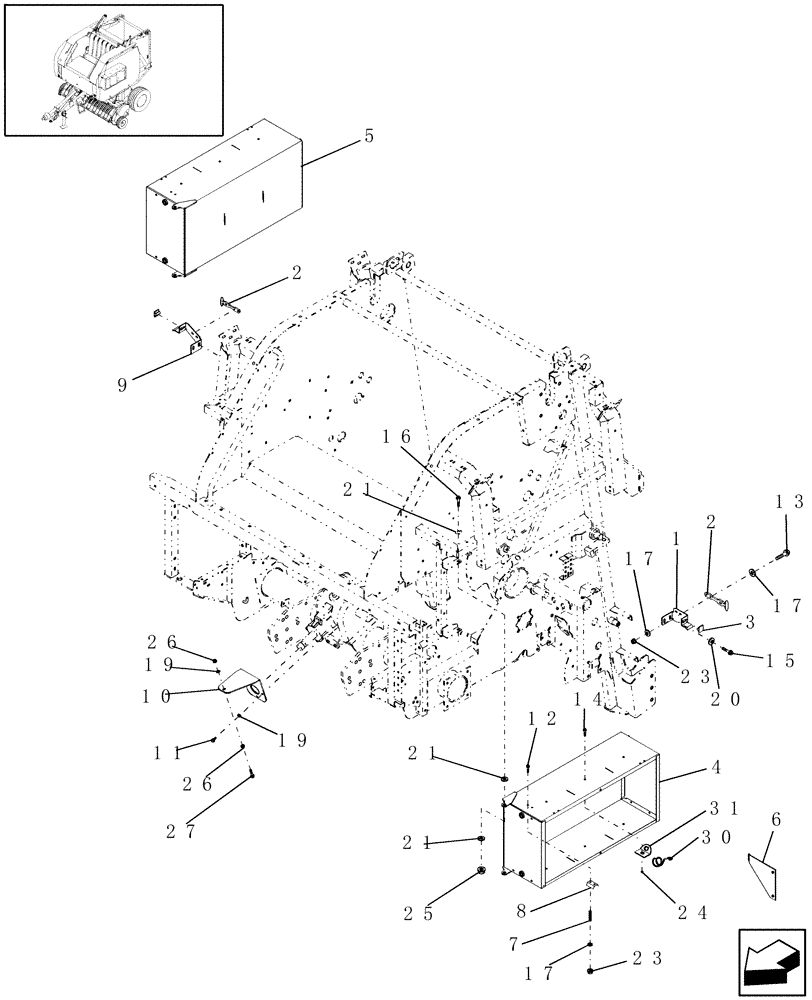

Схема запчастей Case IH RB554 - (08.54) - SHIELDS, TWINE BOX, SIDE MOUNT (08) - SHEET METAL/DECALS
19
26
6
4
12
5
17
2
31
9
17
24
25
14
17
23
30
26
8
10
21
16
7
1
21
19
27
23
21
11
20
13
2
3
15

Артикул

Название

Примечание

Количество

1

87023419

BRACKET

1шт.

2

86000448

LATCH

Rubber

2шт.

3

9617869

BUMPER,28.4mm W x 31.8mm L x 4.8mm Thk

Rubber, 3/16" Thk

2шт.

4

87036864

TWINE BOX

LH

1шт.

5

87036862

TWINE BOX

RH

1шт.

6

86551339

DIVIDER

4шт.

7

29840

SPRING,Compression, 11.91mm OD x 25.4mm L

15/32" OD, 1" Free Length

4шт.

8

9820171

BRACKET

2шт.

9

87025227

BRACKET

RH

1шт.

10

84146191

ANGLE

1шт.

11

86511841

BOLT,Flng, M8 x 1.25 x 16mm, Full Thd, Cl 8.8

3шт.

12

412327

CARRIAGE BOLT,Short Sq Nk, M6 x 1 x 40mm, Full Thd, Cl 8.8

4шт.

13

614-6020

BOLT,Hex, M6 x 1 x 20mm, Cl 8.8, Full Thd

4шт.

14

905-8016

BOLT,Hex Flg, M8 x 16mm

6шт.

15

614-8020

BOLT,Hex, M8 x 1.25 x 20mm

4шт.

16

614-12035

BOLT,Hex, M12 x 1.75 x 35mm, Cl 8.8, Full Thd

4шт.

17

495-21031

WASHER,1/4"

12шт.

19

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

20

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

4шт.

21

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

12шт.

23

832-46406

NUT,M6 x 1, Cl 8

8шт.

24

825-5148

SERRATED NUT,M8, Flg Ser

6шт.

25

832-46412

NUT,M12 x 1.75, Cl 8

4шт.

26

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

2шт.

27

814-8050

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

1шт.

30

86618572

GUIDE

Spring Steel

6шт.

31

86637283

GUIDE

Formed Style

2шт.

Optional - Used in Place of Ref. 30

1шт.

Выбрано товаров: 28
