(08.45[2]) - SHIELDS, REAR, NORTH AMERICA, P.I.N. Y7N016414 & AFTER

Запчасти Case IH RB554 (08.45[2]) - SHIELDS, REAR, NORTH AMERICA, P.I.N. Y7N016414 & AFTER (08) - SHEET METAL/DECALS

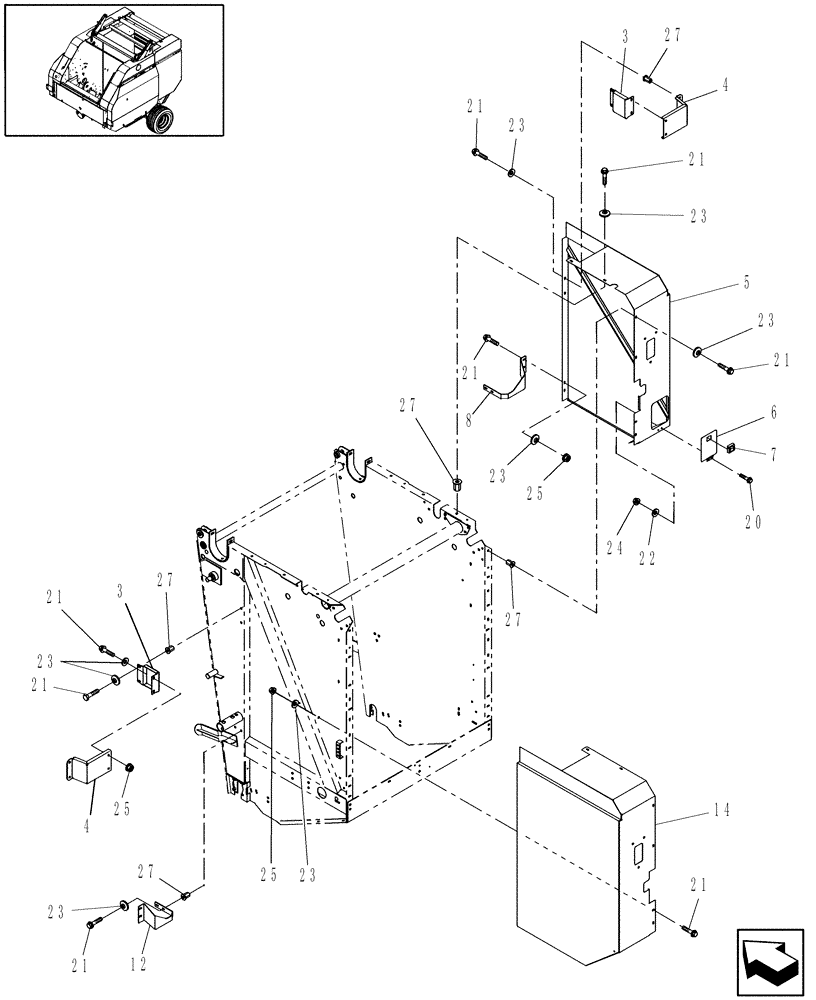

Схема запчастей Case IH RB554 - (08.45[2]) - SHIELDS, REAR, NORTH AMERICA, P.I.N. Y7N016414 & AFTER (08) - SHEET METAL/DECALS
27
27
x
x
8
23
6
3
23
qty
14
23
21
12
22
23
qty
4
21
27
21
21
25
x
23
25
qty
27
21
21
7
x
21
3
23
21
4
20
5
27
x
qty
x
23
24
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

3

86977964

SUPPORT

2шт.

4

86643515

SUPPORT

2шт.

5

87673587

SHIELD

1шт.

6

86643221

DOOR ASSY.

1шт.

7

632732

LATCH

1шт.

8

86643486

SUPPORT

1шт.

12

86643485

SUPPORT

1шт.

14

87673584

SHIELD

1шт.

20

9804256

BOLT,Hex, M6 x 1 x 20mm, Full Thd, Cl 8.8

2шт.

21

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

36шт.

22

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

23

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

32шт.

24

9804276

FLANGE NUT,Hex, M6 x 1, Cl 8

2шт.

25

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

12шт.

27

86610200

THREADED INSERT,M8 x 1.25

24шт.
