Запчасти Case IH RB464 (18.20) - DIA KIT, DOUBLE NET BOX (18) - ACCESSORIES

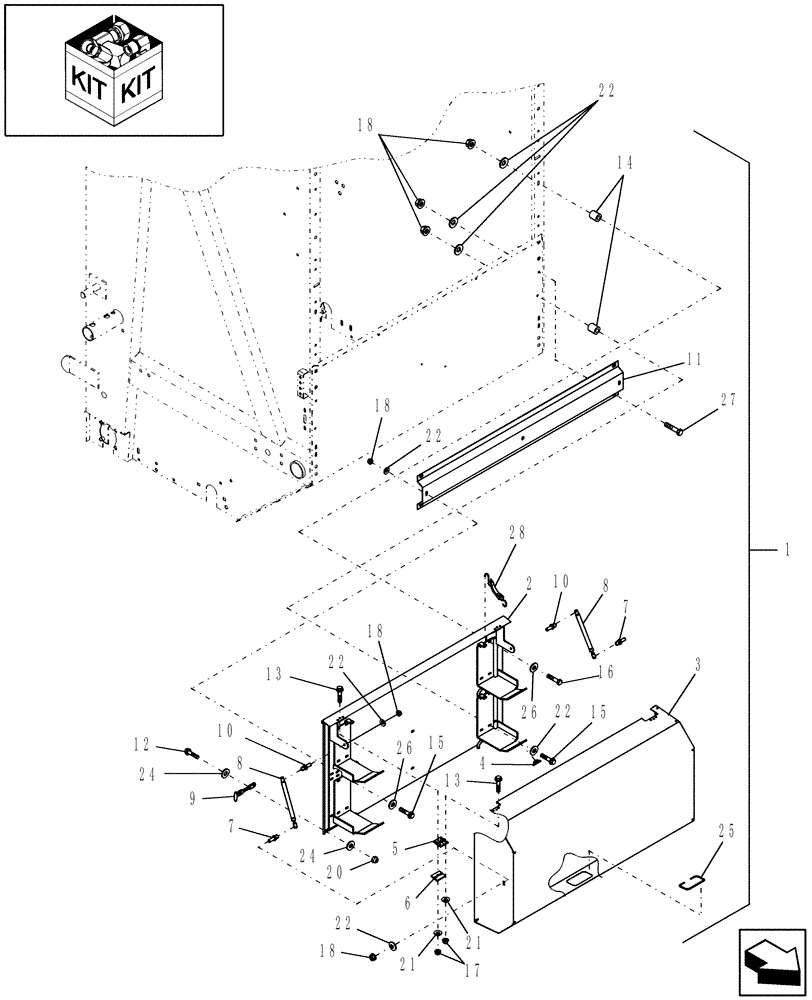

Схема запчастей Case IH RB464 - (18.20) - DIA KIT, DOUBLE NET BOX (18) - ACCESSORIES
24
4
22
22
7
13
15
17
22
7
18
12
2
18
1
24
14
11
26
6
21
18
13
10
3
28
9
26
21
22
27
5
10
16
15
18
22
25
20
8
8

Артикул

Название

Примечание

Количество

1

86643840

DIA KIT, HARVESTER

Net Box, Includes Ref. 2 - 26 & Installation Instructions

1шт.

Refer to Installation Instructions for Correct Assembly Procedure

1шт.

2

86626686

SUPPORT

1шт.

3

86836779

DOOR ASSY.

1шт.

4

216328

BUMPER

2шт.

5

86529373

HINGE

2шт.

6

86641304

PLATE

2шт.

7

86634307

STUD

2шт.

8

86639602

GAS STRUT

2шт.

9

86000448

LATCH

Rubber

2шт.

10

86628347

STUD,M8 x 36.5mm OAL, 10mm OD Ball

Long

2шт.

11

86705783

SHIELD

1шт.

Used on Model RB464

1шт.

12

844-6020

BOLT,Hvy Hex, M6 x 20mm, Cl 8.8

4шт.

13

844-6025

BOLT,Hvy Hex, M6 x 25mm, Cl 8.8

12шт.

14

87015581

SPACER

4шт.

Used on Model RB464

1шт.

15

844-8040

BOLT,Hvy Hex, M8 x 40mm, Cl 8.8

6шт.

Used on Model RB454 & RB464

1шт.

16

814-8070

BOLT,Hex, M8 x 1.25 x 70mm, Cl 8.8

4шт.

Used on Model RB464

1шт.

17

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

12шт.

18

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

14шт.

20

832-46406

NUT,M6 x 1, Cl 8

4шт.

21

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

12шт.

22

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

14шт.

23

86643842

INSTRUCTION

1шт.

24

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

8шт.

25

86516805

SOFT TRIM,31-3/4" L

Edging

1шт.

26

86625263

WASHER,9mm ID x 20mm OD x 1.6mm Thk

4шт.

27

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

4шт.

Used on Model RB464. Also requires (4) Ref. 22 & (4) Ref. 27.

1шт.

28

87020998

STRAP

Tarp

4шт.

Выбрано товаров: 33
