Запчасти Case IH RB464 (15.12) - TWINE KNIFE (15) - KNOTTER /WRAPPER

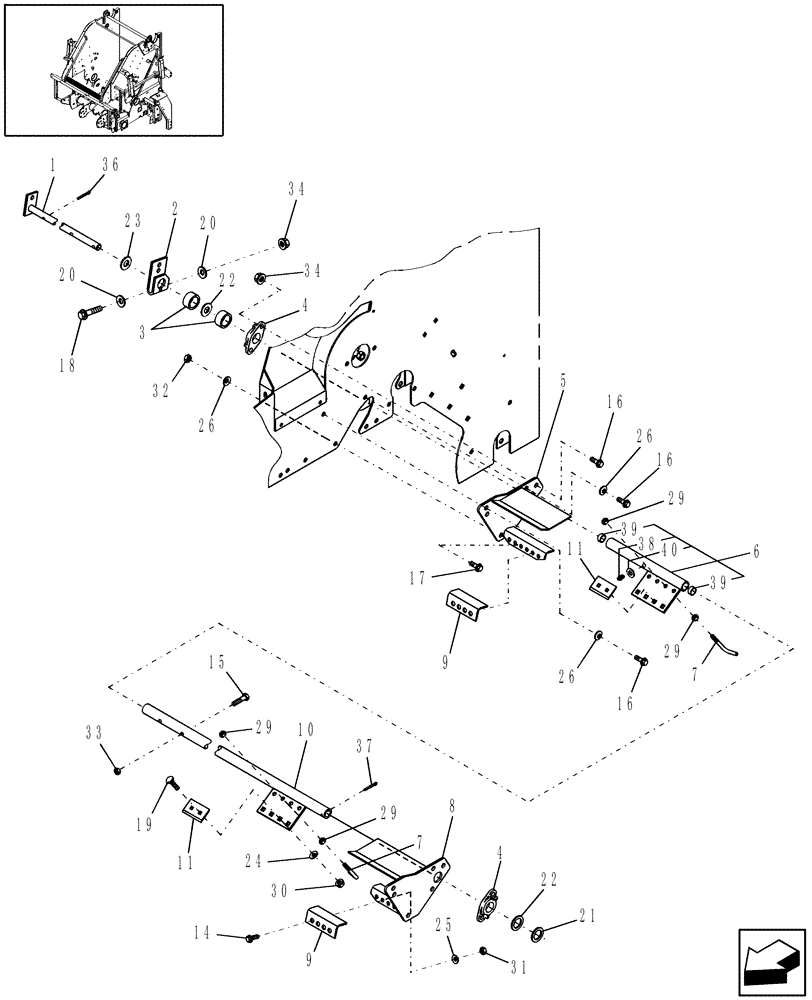

Схема запчастей Case IH RB464 - (15.12) - TWINE KNIFE (15) - KNOTTER /WRAPPER
20
9
18
22
39
36
10
29
25
21
29
34
17
5
16
24
26
7
14
26
15
40
7
34
9
29
4
16
22
29
37
2
11
26
4
19
30
31
32
1
33
20
16
11
6
38
23
39
8
3

Артикул

Название

Примечание

Количество

1

86636764

SHAFT

1шт.

2

86636634

CLAMP

1шт.

3

87042432

SPACER

1-12" Lg.

1шт.

4

87051636

FLANGE

2шт.

5

87656817

ANGLE

RH

1шт.

All Models RB464 & RB564 Except Balers with Rotor.

1шт.

5

86611044

ANGLE

RH

1шт.

All Models RB454, RB554 & Models RB464 with Rotor

1шт.

6

86636765

TUBE

1шт.

All Models RB464 & RB564 Except Balers with Rotor.

1шт.

6

87645056

TUBE

1шт.

All Models RB454, RB554 & Models RB464 with Rotor

1шт.

7

623796

ROD

2шт.

8

87656819

ANGLE

LH

1шт.

All Models RB464 & RB564 Except Balers with Rotor.

1шт.

8

86611043

ANGLE

LH

1шт.

All Models RB454, RB554 & Models RB464 with Rotor

1шт.

9

87690626

ANGLE

2шт.

10

86636770

TUBE

1шт.

11

617945

KNIFE SECTION

Twine Cutting

2шт.

MAINTENANCE PART

1шт.

14

844-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

4шт.

15

461-33120

HEX SOC SCREW,5/16"-18 x 1 1/4"

2шт.

16

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

8шт.

17

844-10030

BOLT,Hvy Hex, M10 x 30mm, Cl 8.8

2шт.

18

814-10070

BOLT,Hex, M10 x 1.5 x 70mm, Cl 8.8

1шт.

19

811-6016

CARRIAGE BOLT,Sht Sq Nk, M6 x 1 x 16mm, Cl 8.8

4шт.

20

285072

WASHER,10.3mm ID x 22.2mm OD x 2.7mm Thk

(3/8")

2шт.

21

26402

WASHER,25.8mm ID x 38.1mm OD x 1.7mm Thk

(.060" Thk, 1-1/2" OD)

12шт.

22

26301

WASHER

1-1/2" OD x 1-1/64"ID x 1/8" Thick

1шт.

23

49637

WASHER,16.5mm ID x 30mm OD x 2.99mm Thk

1шт.

24

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

4шт.

25

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

26

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

6шт.

29

9635082

NUT,5/16" - 18, Gr 5

4шт.

30

825-2406

FLANGE NUT,M6 x 1, Cl 8.8

4шт.

31

825-2408

FLANGE NUT,M8 x 1.25, Flg, Cl 8

4шт.

32

825-2410

FLANGE NUT,M10 x 1.5, Flg, Cl 8

2шт.

33

231-4145

NUT,5/16"-18, GB

2шт.

34

832-46410

NUT,M10 x 1.5, Cl 8

5шт.

36

87398

COTTER PIN,3/16" OD x 1-1/4" OAL

1шт.

37

80708

COTTER PIN,1/8" x 1 1/2"

1шт.

38

219-87

LUBE NIPPLE,1/4" - 28 NPTF

1шт.

39

617768

BUSHING

2шт.

40

495-31025

WASHER,3/16"

1шт.

Выбрано товаров: 45
