Запчасти Case IH RB455 (60.220.BD[03]) - VAR - 726805, 726827 - PICKUP WITHOUT TOP ASSIST ROLL, DRIVES (60) - PRODUCT FEEDING

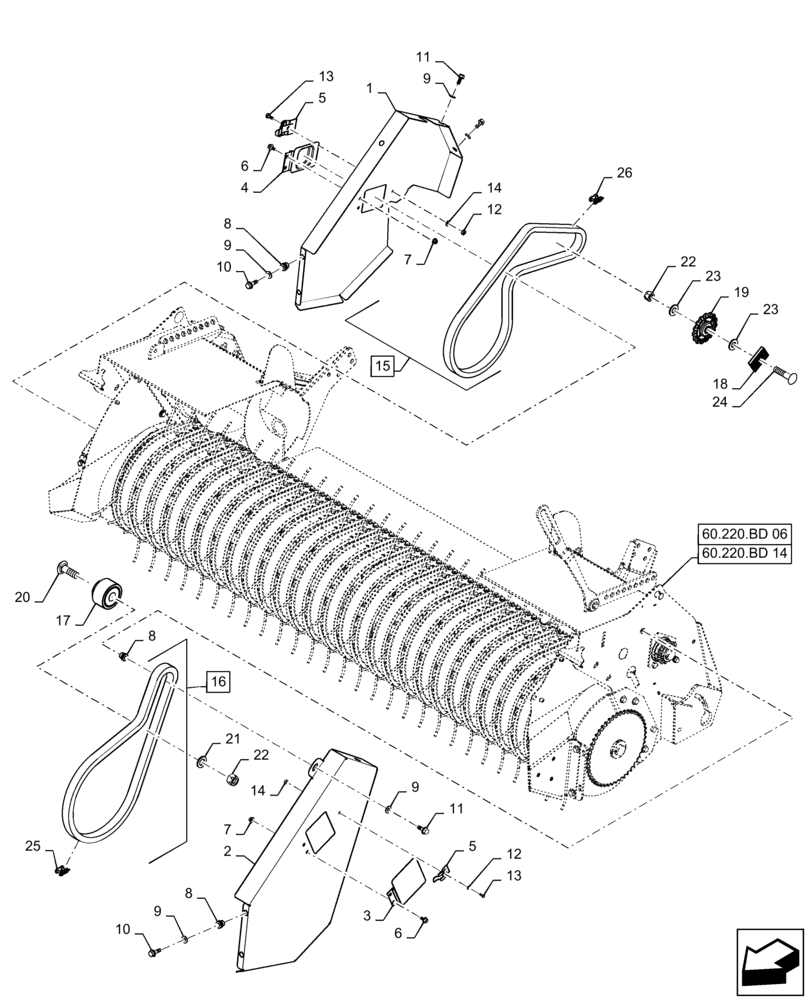

Схема запчастей Case IH RB455 - (60.220.BD[03]) - VAR - 726805, 726827 - PICKUP WITHOUT TOP ASSIST ROLL, DRIVES (60) - PRODUCT FEEDING
8
7
22
9
6
12
20
13
8
5
1
14
7
5
11
23
8
23
9
3
10
60.220.bd 06
17
10
22
9
2
14
4
16
21
18
25
11
15
6
13
24
26
19
9
60.220.bd 14
12

Артикул

Название

Примечание

Количество

1

47455602

SHIELD

RH

1шт.

2

47456070

SHIELD

LH

1шт.

3

84290572

PLATE

1шт.

4

84290568

COVER

1шт.

5

47325

CLIP

2шт.

6

86050272

BOLT,M6 x 1 x 18.6mm OAL, Cl 8.8, Full Thd

4шт.

7

9804276

FLANGE NUT,Hex, M6 x 1, Cl 8

4шт.

8

86610200

THREADED INSERT,M8 x 1.25

8шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

8шт.

10

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

11

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

4шт.

12

9824840

WASHER,4.3mm ID x 9mm OD x 0.8mm Thk

4шт.

13

385683

BOLT,M4 x 0.7 x 12.92mm, Cl 8.8

2шт.

14

100012

NUT,M4 x 0.7, Cl 8

2шт.

15

133027

CHAIN

RC60, 82 Pitches, Inc 26

1шт.

16

84300120

CHAIN,RC50, 74 Links x 15.88mm = 1174.75mm

RC50, 74 Pitches, Inc 25

1шт.

17

86613200

IDLER,89mm OD x 47.7mm W

1шт.

18

47377066

PLATE

1шт.

19

84602660

IDLER

1шт.

20

412185

CARRIAGE BOLT,Short Sq Nk, M16 x 2 x 50mm, Cl 8.8, Full Thd

1шт.

21

140020

WASHER,17.5mm ID x 30mm OD x 3mm Thk

1шт.

22

86000441

NUT,M16 x 2.0, Cl 8

2шт.

23

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

1шт.

24

47487761

CARRIAGE BOLT,Reg Sq Nk, M16 x 2 x 70mm, Cl 8.8

1шт.

25

84545610

CONNECTING LINK

1шт.

26

84134452

CONNECTING LINK,RC60, 3/4" Pitch

1шт.

Выбрано товаров: 26
