Запчасти Case IH RB454 (15.07) - ELECTRIC TWINE WRAP, TRIP (15) - KNOTTER /WRAPPER

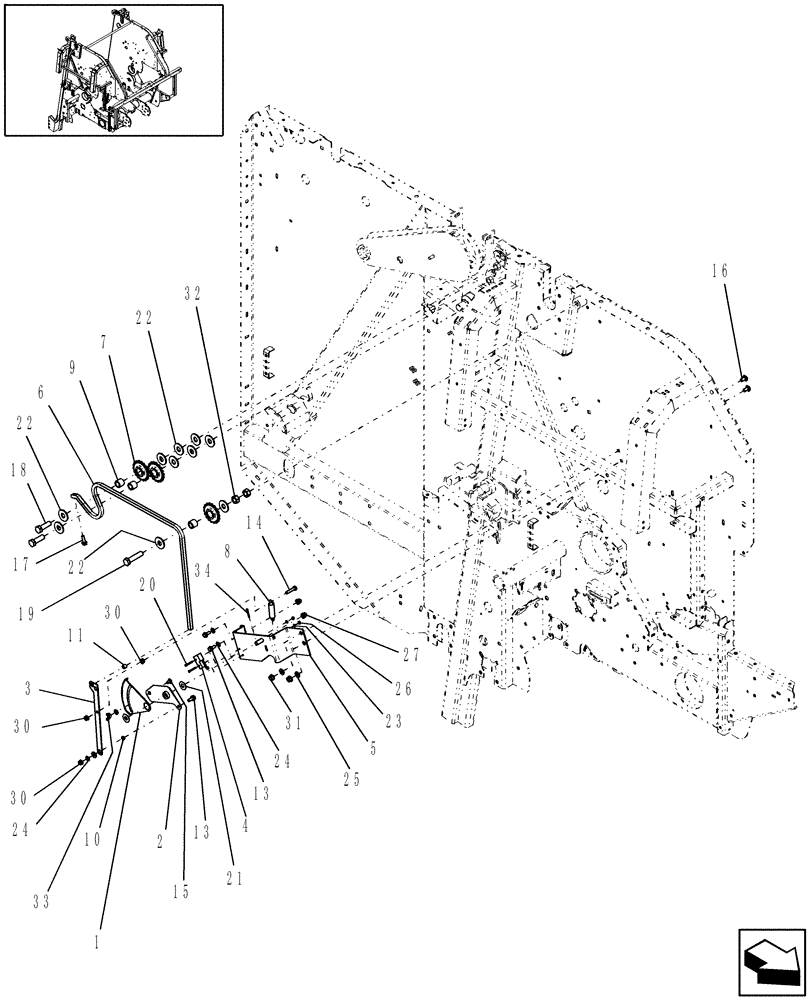

Схема запчастей Case IH RB454 - (15.07) - ELECTRIC TWINE WRAP, TRIP (15) - KNOTTER /WRAPPER
23
31
13
1
16
22
10
11
21
9
25
14
24
6
30
26
32
15
13
22
27
20
30
3
24
17
34
33
5
30
2
19
7
22
4
18
8

Артикул

Название

Примечание

Количество

1

86631648

TRIP

1шт.

2

87673061

PIVOT

1шт.

3

87035429

STRAP

1шт.

4

783681

SWITCH

Micro, SPDT, Roller Arm Actuator

1шт.

MAINTENANCE PART

1шт.

5

86633755

SUPPORT

1шт.

6

87641642

CHAIN (AG),A2040, 48 Links x 25.4mm = 1219.2mm

RC #2040, 48 Pitches, Includes: Ref. 35

1шт.

7

87041952

SPROCKET

3шт.

8

32306

SPRING

1шт.

9

648327

HUB

3шт.

10

177822

SPACER,8.33mm ID x 12.7mm OD x 4.32mm Thk

1шт.

11

86636763

HUB

1шт.

12

86628305

WARNING SIGN

1шт.

13

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

3шт.

14

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

1шт.

15

280616

CARRIAGE BOLT,Sht Sq Nk, 5/16" - 18 x 1/2", Gr 5, Full Thd

1шт.

16

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

2шт.

17

9671714

FLANGE BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

18

120090

BOLT,Hex, M16 x 50mm, Cl 8.8

2шт.

19

120092

BOLT,M16 x 70mm, Cl 8.8

1шт.

20

88363

SCREW,Fillister Hd, #6 - 32 x 1 1/4"

2шт.

21

64263

WASHER,13.49mm ID x 31.8mm OD x 1.5mm Thk

2шт.

22

80299

WASHER,0.69" ID x 1.75" OD x 0.13" Thk

10шт.

23

86511189

WASHER,0.16" ID x 0.38" OD x 0.05" Thk

2шт.

24

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

25

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

26

280859

NUT,Keps, #6-32

2шт.

27

86610200

THREADED INSERT,M8 x 1.25

2шт.

28

336256

NUT,M8, Cl 8

1шт.

30

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

3шт.

31

9804278

FLANGE NUT,M10 x 1.5, Cl 8

2шт.

32

100020

NUT,M16 x 2.0, Cl 8

2шт.

33

80801

WING NUT

1шт.

34

80755

COTTER PIN,1/8" OD x 1" L

1шт.

35

86595261

LINK,25.4mm Pitch

1шт.

Not Illustrated

1шт.

36

80664

WASHER,0.38" ID x 0.88" OD x 0.08" Thk

1шт.

Выбрано товаров: 37
