(2-84) - LIFT ARM, 8650

Запчасти Case IH 8650 (2-84) - LIFT ARM, 8650

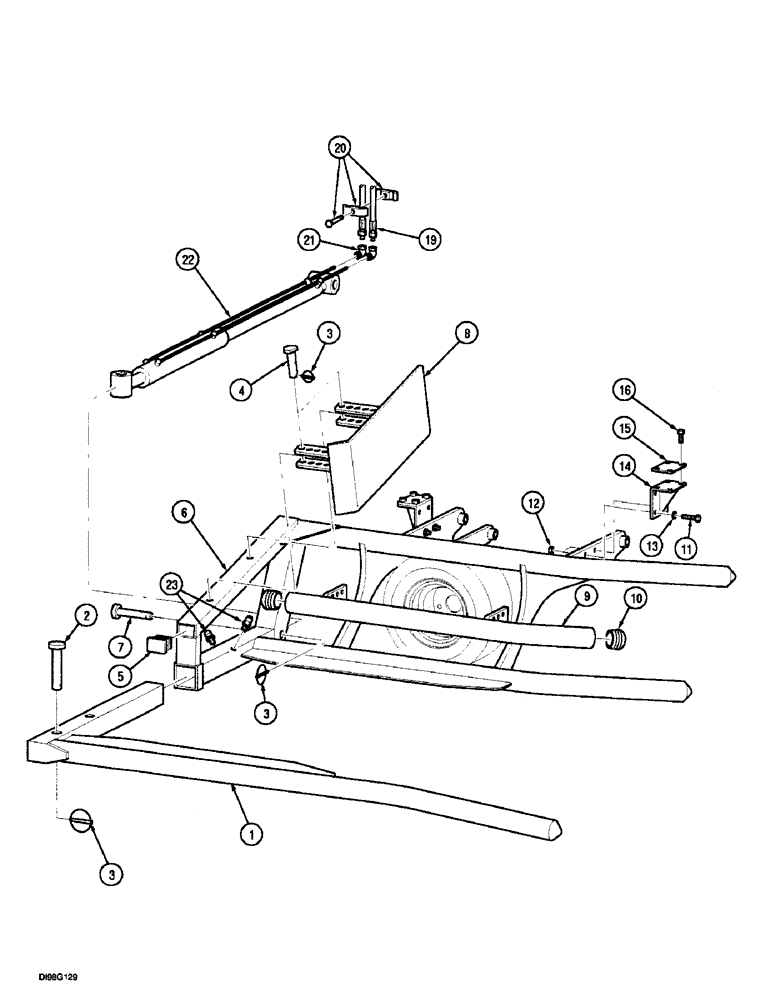

Схема запчастей Case IH 8650 - (2-84) - LIFT ARM, 8650
2
7
12
3
21
10
6
9
14
23
1
22
4
3
15
19
8
13
16
11
3
5
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

276937A1

BAR

ASSY.

1шт.

2

276941A1

PIN

1шт.

3

A30338

PIN

linch, 1/4 in

4шт.

4

276923A1

PIN

2шт.

5

276934A1

PLUG

100 x 50 mm

1шт.

6

276935A1

ARM

order: 319086A1 order also: 1 x 313091A1, 1 x 313842A1 See Figure: 2-30

1шт.

6

319086A1

ARM ASSY.

Replaces: 276935A1

1шт.

7

277242A1

PIN

1шт.

8

276925A1

PLATE ASSY.

1шт.

9

276938A1

BAR

1шт.

10

276554A1

PLUG

60 mm

2шт.

11

814-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 8.8

8шт.

12

832-10412

NUT,M12 x 1.75, Cl 8

8шт.

13

895-11012

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

8шт.

14

319107A1

PLATE

BRACKET ASSY. stop

2шт.

15

276927A1

PAD, RUBBER

2шт.

16

840-1620

SCREW,Pan, M6 x 20mm, Cl 4.8

8шт.

19

277181A1

HOSE

ASSY., 2500 mm

2шт.

20

277185A1

CLAMP

1шт.

21

277183A1

ELBOW

2шт.

22

276939A1

CYLINDER

1шт.

22a

276940A1

SEAL PACKAGE

Not Illustrated

1шт.

23

219-14

LUBE NIPPLE,1/4" NPTF

2шт.
