(2-88) - BALE MAT, 8640, DBG0002025 -, 8650, DBG0004026 -

Запчасти Case IH 8640 (2-88) - BALE MAT, 8640, DBG0002025 -, 8650, DBG0004026 -

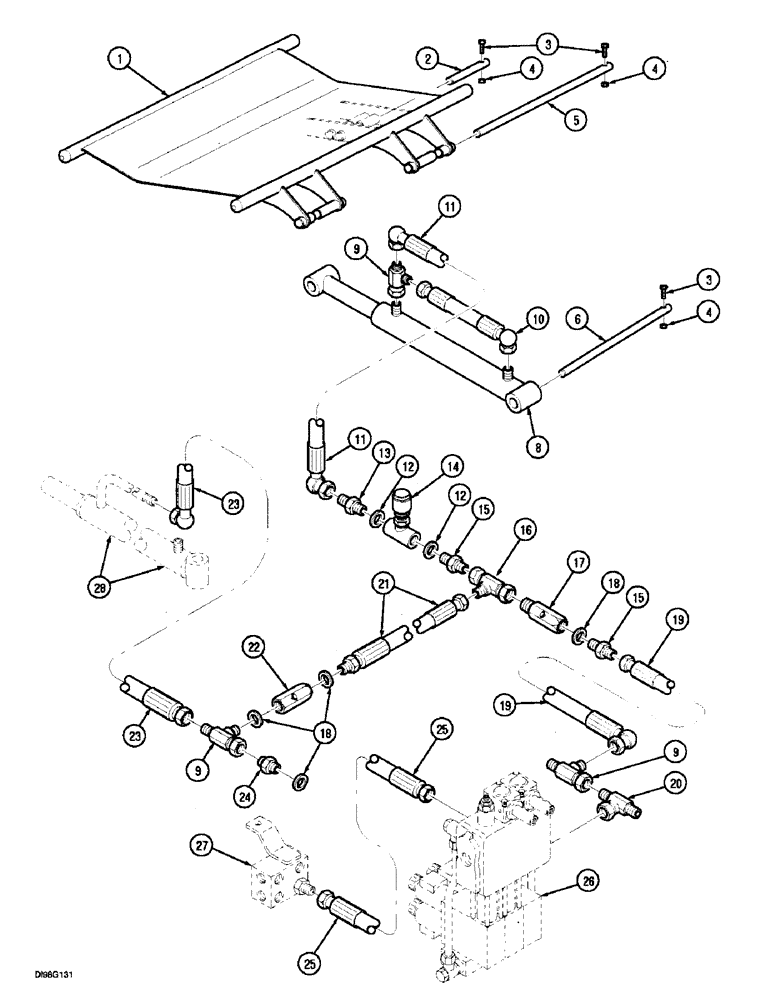

Схема запчастей Case IH 8640 - (2-88) - BALE MAT, 8640, DBG0002025 -, 8650, DBG0004026 -
27
5
4
9
28
21
16
3
3
8
22
11
15
18
20
25
24
2
19
23
25
18
11
9
10
9
4
17
13
12
12
15
23
1
4
14
6
26
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

313849A1

KIT

consists of: 1 - 9, 21 and 22

1шт.

1

313085A1

FRAME

ASSY.

1шт.

2

313086A1

PIN

255 mm

1шт.

3

614-6045

BOLT,Hex, M6 x 1 x 45mm, Cl 8.8, Full Thd

BOLT, M6 x 45; 8.8

3шт.

4

832-10406

NUT,M6 x 1, Cl 8

3шт.

5

314616A1

PIN

pivot 770 mm

1шт.

6

313087A1

BAR

630 mm

1шт.

8

313107A1

CYLINDER

1шт.

8a

313108A1

KIT

repair Not Illustrated

1шт.

9

313118A1

TEE

3шт.

10

313109A1

RUBBER PAD

HOSE ASSY.,168 mm

1шт.

11

313111A1

HOSE

ASSY., 2600 mm

1шт.

12

277179A1

SEAL

2шт.

13

313112A1

ADAPTER

1шт.

14

313113A1

VALVE

balance

1шт.

15

277171A1

ADAPTER

2шт.

16

313114A1

TEE

1шт.

17

313115A1

VALVE

relief

1шт.

18

277035A1

SEAL

4шт.

19

313116A1

HOSE

ASSY., 525 mm

1шт.

20

313100A1

TEE

1шт.

21

313117A1

HOSE

ASSY., 480 mm

1шт.

22

313104A1

VALVE

check

1шт.

23

277624A1

HOSE

ASSY., 750 mm

1шт.

24

277034A1

ADAPTER

1шт.

25

277893A1

HOSE

ASSY., 350 mm

1шт.

26

REF

INSTRUCTION

VALVE control, See Figure: 2-??

1шт.

27

277620A1

MANIFOLD

ASSY., See Figure: 2-??

1шт.

28

276888A1

CYLINDER

tilt, See Figure: 2-??

1шт.
