(4-06) - SWITCH ASSEMBLY, 700129394 SWITCH ASSEMBLY COMPLETE

Запчасти Case IH 8465 (4-06) - SWITCH ASSEMBLY, 700129394 SWITCH ASSEMBLY COMPLETE (06) - ELECTRICAL

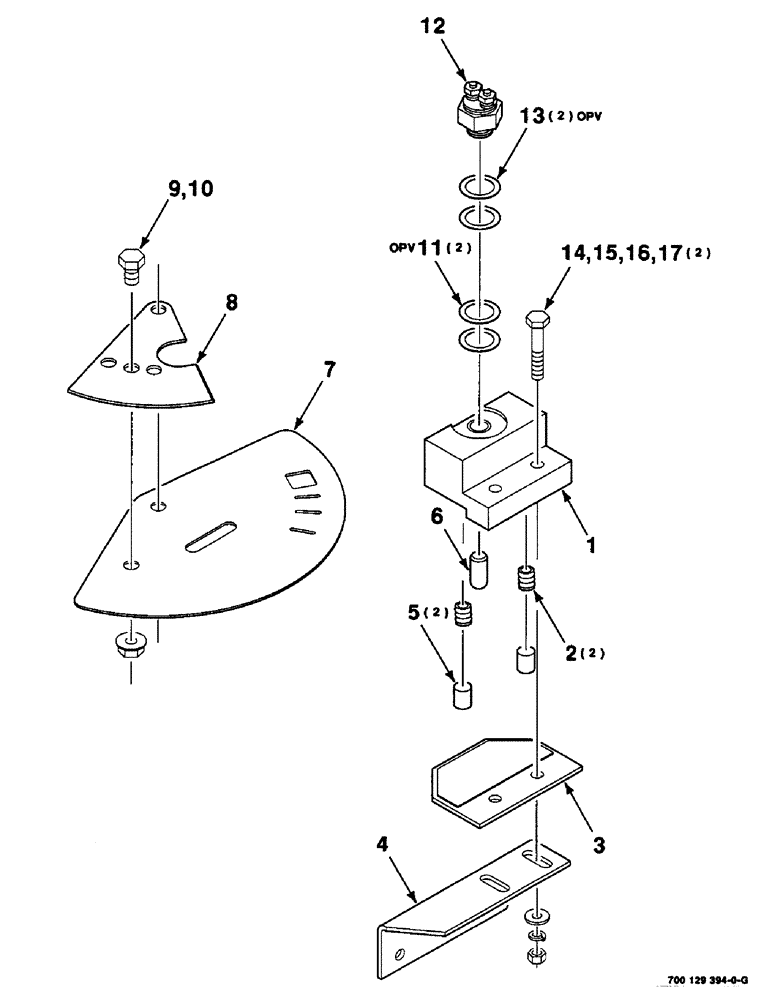

Схема запчастей Case IH 8465 - (4-06) - SWITCH ASSEMBLY, 700129394 SWITCH ASSEMBLY COMPLETE (06) - ELECTRICAL
12
7
3
2
6
15
1
16
4
10
17
13
5
9
11
8
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

700129394

SWITCH

ASSEMBLY COMPLETE

1шт.

1

700130713

MOUNTING PARTS

MOUNTING - switch

1шт.

2

858183

SPRING

- compression

1шт.

3

700127956

PLATE

- wear, assembly

1шт.

4

700127896

SUPPORT

1шт.

5

700122575

BUTTON

- nylon

1шт.

6

700129393

BUTTON

PLUNGER - nylon

1шт.

7

700127953

DISC

- switching

1шт.

8

700127003

PLATE

- delay

1шт.

9

413-58

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5

5/16-18 X 1/2 C

1шт.

10

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

NUT - hex serrated flange, 5/16 inch NC

1шт.

11

700712515

WASHER

- washer

1шт.

12

8025637

SWITCH

1шт.

13

700713335

WASHER

SHIM - washer

1шт.

15

496-11028

WASHER,9/32" x 5/8" x .065, HDN

1/4 HARDENED PLAIN WASHER

1шт.

16

492-11025

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

1шт.

17

425-104

NUT,1/4"-20, Cl 5

1шт.

14

413-420

BOLT,Hex, 1/4" - 20 x 1-1/4", Gr 5

1шт.
