(088) - TAILGATE LATCH ASSEMBLY, SERIAL NUMBER CFH0016839 AND ON

Запчасти Case IH 8460 (088) - TAILGATE LATCH ASSEMBLY, SERIAL NUMBER CFH0016839 AND ON (16) - BALE EJECTOR

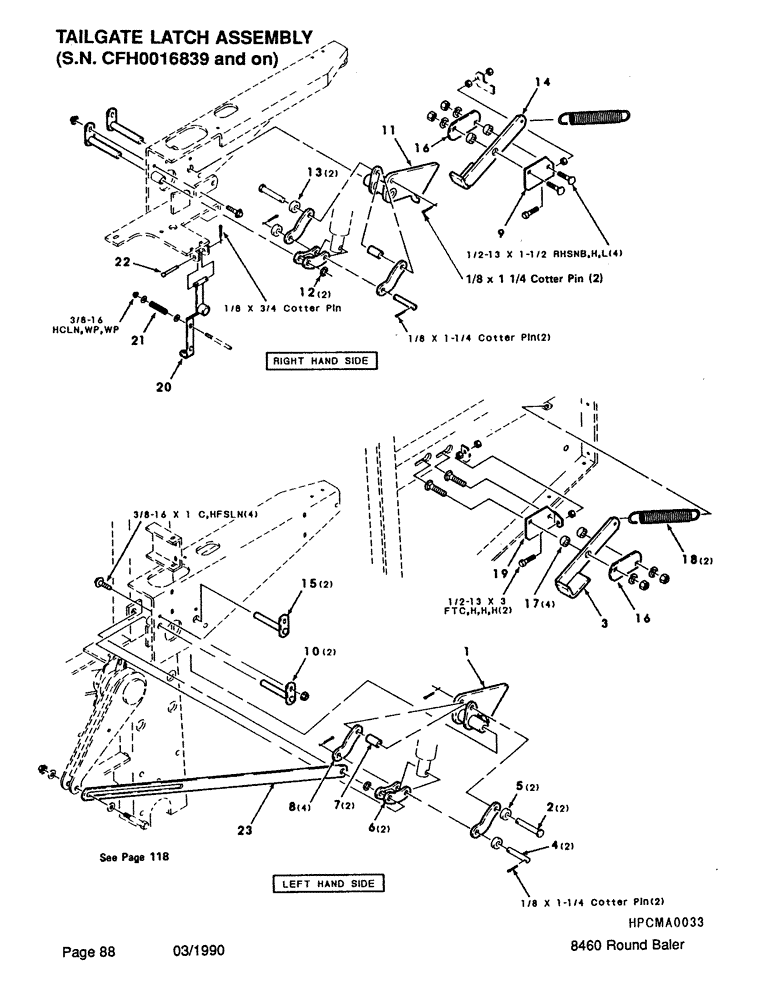

Схема запчастей Case IH 8460 - (088) - TAILGATE LATCH ASSEMBLY, SERIAL NUMBER CFH0016839 AND ON (16) - BALE EJECTOR
9
16
17
19
22
23
21
8
10
15
12
20
13
16
7
2
3
18
11
14
6
5
4
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700119106

LATCH

- left

1шт.

2

763870

CLEVIS PIN

5/8 x 4 clevis pin

2шт.

3

700119111

LATCH

- strap, left

1шт.

4

700115939

PIN

2шт.

5

51200241

SPACER

2шт.

6

700115920

LINK

2шт.

7

488122

SPACER

2шт.

8

700115941

LINK

4шт.

9

700119093

SUPPORT

LINK - stop

1шт.

10

700115929

PIN

2шт.

11

700119108

LATCH

- right

1шт.

12

76612

WASHER

3/4 x 10 GAUGE MACHINERY BUSHING

1шт.

13

700109079

SPACER

2шт.

14

700119112

LATCH

- strap, right

1шт.

15

700115918

PIN

2шт.

16

700115942

PLATE

4шт.

17

6287155

SPACER

4шт.

18

758441

SPRING

- tension

2шт.

19

700119092

SUPPORT

- left

1шт.

20

700116130

SUPPORT

- switch

1шт.

21

700707978

SPRING

- compression

1шт.

22

763557

PIN

3/8 x 2-3/4 clevis pin

1шт.

23

700116058

LINK

- stop

1шт.

703249

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8-16 x 1 C

4шт.

873406

BOLT,Hex, 1/2" - 13 x 3", Gr 5, Full Thd

1/2-13 x 3 FTC

2шт.

7700156

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

1/2-13 x 1-1/2 RHSHB

4шт.

704635

NUT

3/8-16 HCLN

1шт.
