Запчасти Case IH 8460 (086) - TAILGATE LATCH ASSEMBLY, SERIAL NUMBER CFH0016501 THROUGH CFH0016838 (16) - BALE EJECTOR

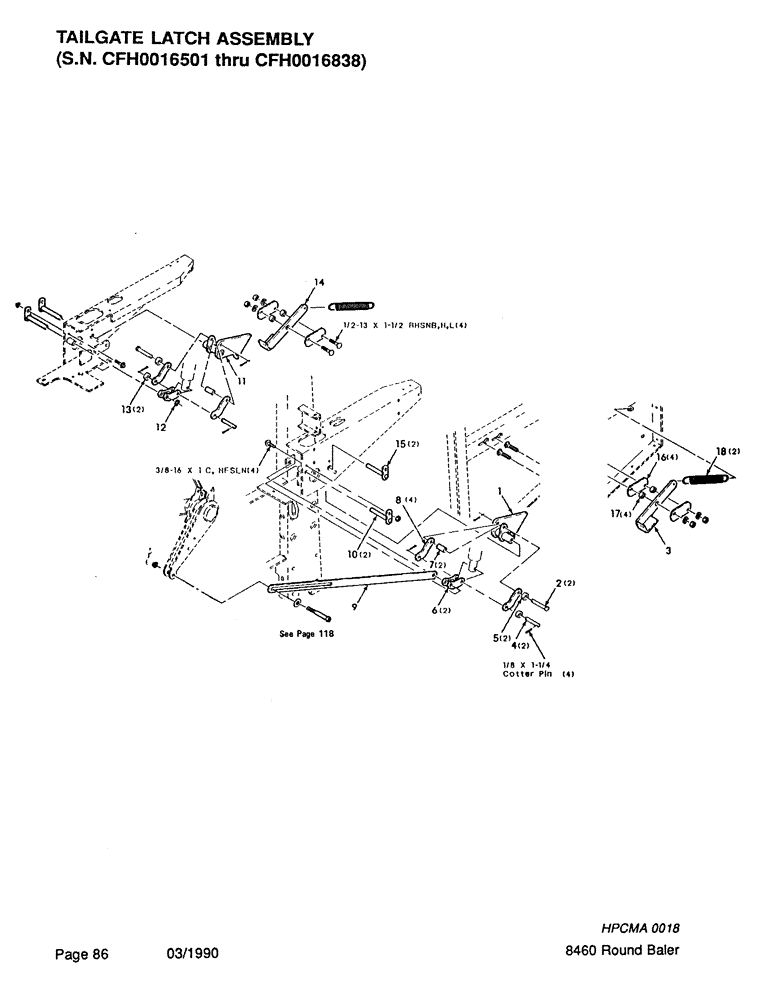

Схема запчастей Case IH 8460 - (086) - TAILGATE LATCH ASSEMBLY, SERIAL NUMBER CFH0016501 THROUGH CFH0016838 (16) - BALE EJECTOR
13
3
6
16
12
11
17
18
10
14
8
9
7
1
4
5
2
15

Артикул

Название

Примечание

Количество

1

700115933

LATCH

- left (S.N. CFH0016501 thru CFH0016838) (sub. 700119106 latch and 700119111 strap)

1шт.

700119106

LATCH

- left (S.N. CFH0016839 and on)

1шт.

2

763870

CLEVIS PIN

5/8 x 4 CLEVIS PIN

2шт.

3

700115925

LATCH

- left (S.N. CFH0016501 thru CFH0016838) (sub. 700119111 strap and 700119106 latch)

1шт.

700119111

LATCH

- strap, left (S.N. CFH0016839 and on)

1шт.

4

700115939

PIN

2шт.

5

298463

SPARE PART

2шт.

6

700115920

LINK

2шт.

7

488122

SPACER

2шт.

8

700115941

LINK

4шт.

9

700116058

LINK

- stop (S.N. CFH0016501 thru CFH0016838)

1шт.

10

700115929

PIN

2шт.

11

700115934

LATCH

- right (S.N. CFH0016501 thru CFH0016838) (sub. 700119108 latch and 700119112 strap

1шт.

700119108

LATCH

- right (S.N CFH0016839 and on)

1шт.

12

76612

WASHER

3/4-10 x GAUGE MACHINERY BUSHING

1шт.

13

700109079

SPACER

2шт.

14

700115926

LATCH

- right (S.N. CFH0016501 thru CFH0016838) (sub. 700119112 strap and 700119108 latch)

1шт.

700119112

LATCH

- strap, right (S.N. CFH0016839 and on)

1шт.

15

700115918

PIN

2шт.

16

700115942

PLATE

4шт.

17

6287155

SPACER

4шт.

18

758441

SPRING

- tension

2шт.

703249

BOLT,Hex, 3/8" - 16 x 1", Gr 5

3/8-16 x 1 C

4шт.

7700156

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

1/2-13 x 1-1/2 RHSHB

4шт.

Выбрано товаров: 24
