(066) - SHIELDS, UPPER SIDE, ASSEMBLY

Запчасти Case IH 8460 (066) - SHIELDS, UPPER SIDE, ASSEMBLY (12) - MAIN FRAME

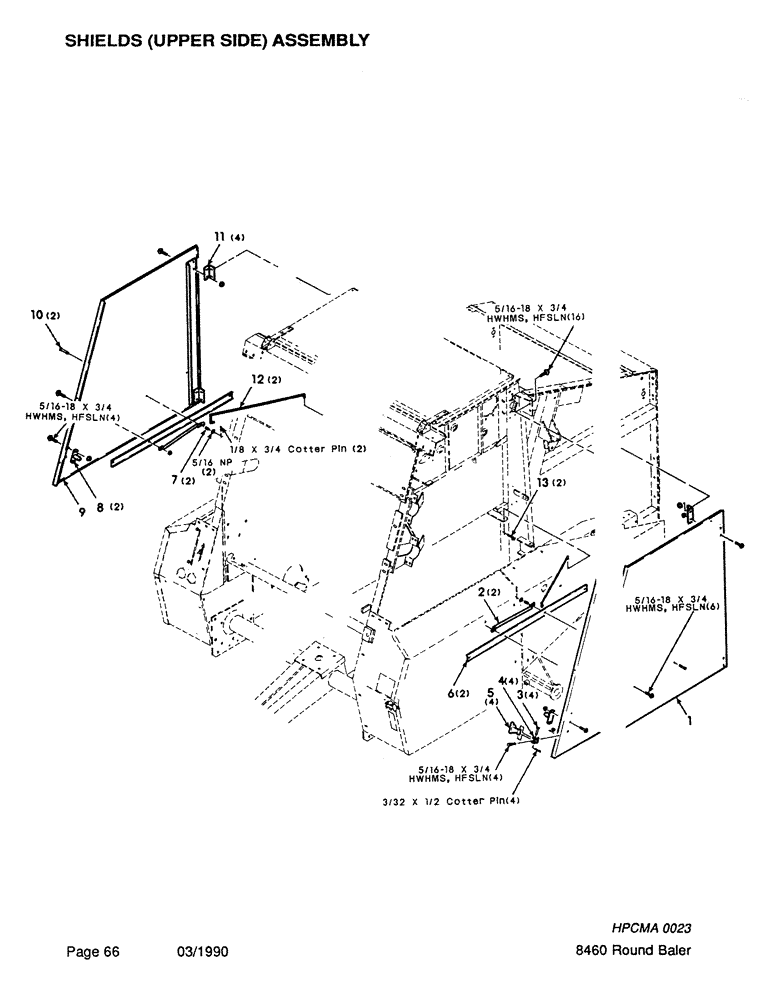

Схема запчастей Case IH 8460 - (066) - SHIELDS, UPPER SIDE, ASSEMBLY (12) - MAIN FRAME
10
8
4
7
6
5
11
2
12
9
13
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700117052

SHIELD

- left

1шт.

2

700117061

LATCH

- detent

2шт.

3

63784

CLEVIS PIN

1/4 x 1-1/2 CLEVIS PIN

4шт.

4

776674

SUPPORT

BASE - anchor

4шт.

5

776682

HOOK

- rubber

4шт.

6

700117066

CHANNEL

- reinforcement

2шт.

7

754606

SPRING

- compression

2шт.

8

700117058

SUPPORT

- pin

2шт.

9

700117062

SHIELD

- right

1шт.

10

763565

PIN

5/16 x 2 clevis pin

2шт.

11

700707701

HINGE

- butt

4шт.

12

700117067

SUPPORT

ROD - detent

2шт.

13

S120261

PIN

HAIRPIN COTTER

2шт.

7883325

BOLT,Hex, 5/16" - 18 x 3/4", Gr 120M

5/16-18 3/4 HWHMS

29шт.

705608

WASHER,5/16", SAE

5/16 NP

2шт.
