(4-02) - ELECTRICAL ASSEMBLY

Запчасти Case IH 8430 (4-02) - ELECTRICAL ASSEMBLY (06) - ELECTRICAL

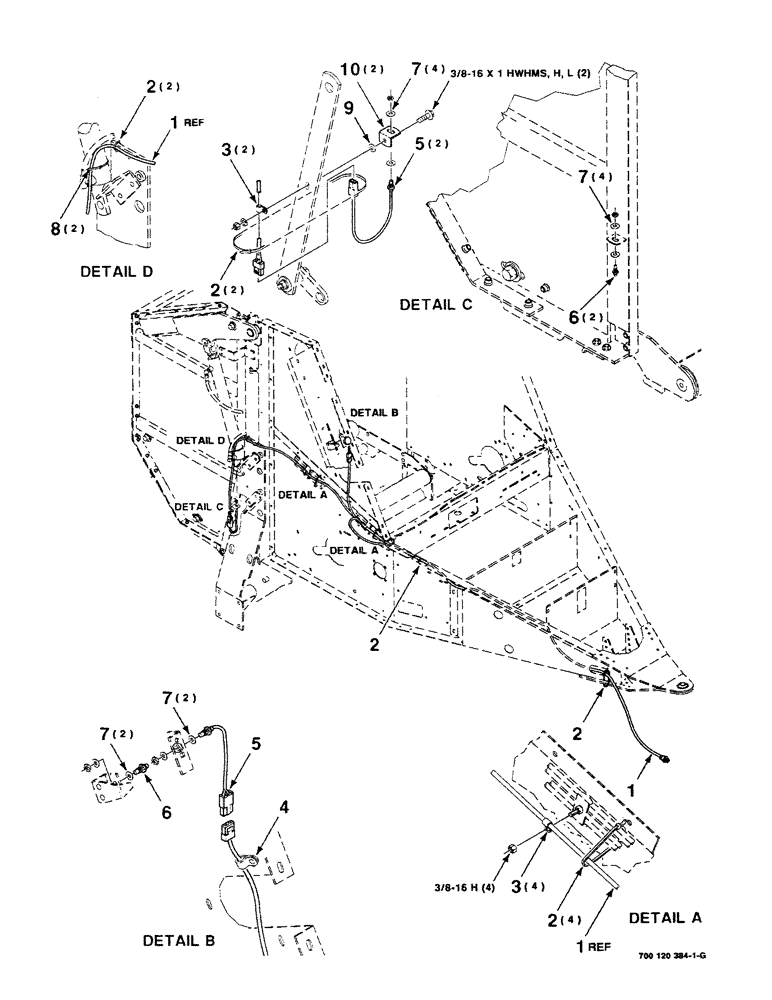

Схема запчастей Case IH 8430 - (4-02) - ELECTRICAL ASSEMBLY (06) - ELECTRICAL
9
1
7
6
7
1
4
5
3
5
2
7
6
2
3
2
2
2
7
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

700709236

HARNESS

- wiring

1шт.

2

722470

MOUNTING CLIP

TIE - cable

10шт.

3

751628

CLAMP

6шт.

4

700707010

CLAMP

1шт.

5

700119161

SWITCH

ASSEMBLY

3шт.

ref 5 - Not as pictured. one end is square plug type and other has 3/8 32 hex nut.

1шт.

6

700710211

ACTUATOR

3шт.

7

700710190

WASHER

12шт.

8

529070

CABLE TIE,368.3mm L

TIE - cable

2шт.

9

705533

WASHER

3/8 HARDENED PLAIN WASHER

1шт.

10

700120649

ANGLE

2шт.

7883382

BOLT,Hex, 3/8" - 16 x 1", Gr 120M

3/8-16 x 1 HWHMS

2шт.

704023

NUT,3/8"-16, G5

3/8-16 H

6шт.

705038

CONTROL VALVE

3/8"

2шт.
