Запчасти Case IH 8420 (03-10) - DEFLECTOR CONTROL ASSEMBLY (LEFT) Pickup

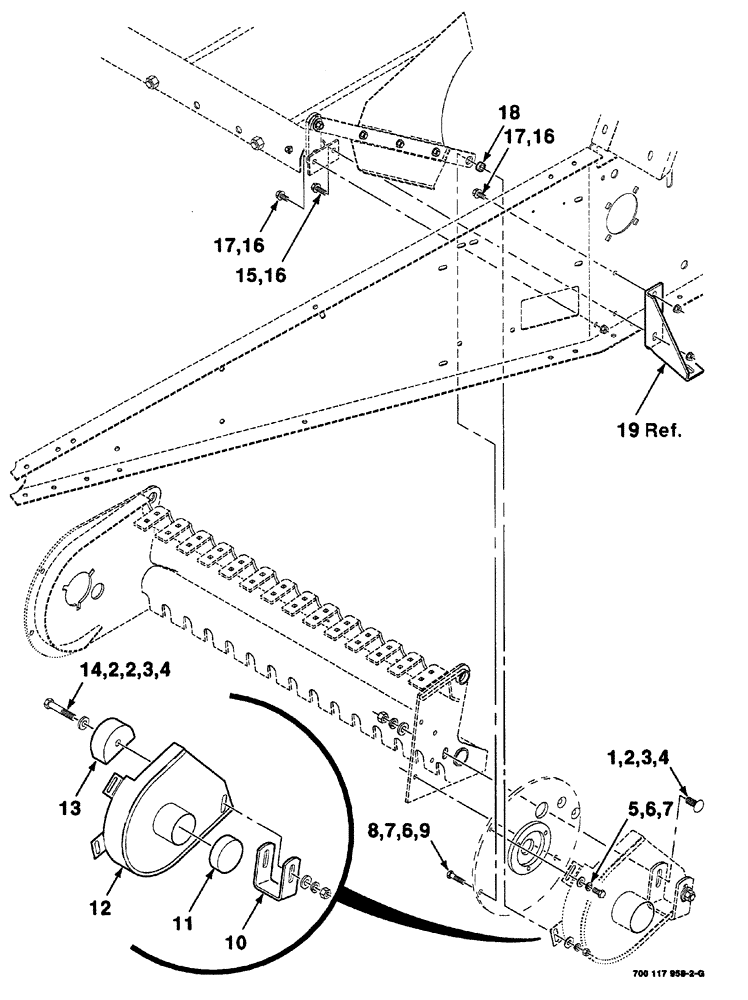

Схема запчастей Case IH 8420 - (03-10) - DEFLECTOR CONTROL ASSEMBLY (LEFT) Pickup
11
9
17
7
14
10
7
6
2
13
16
3
2
1
18
15
4
17
2
3
6
19
16
4
5
8
12
16

Артикул

Название

Примечание

Количество

1

433-820

CARRIAGE BOLT,Sq Nk, 1/2" - 13 x 1 1/4", Gr 5

1шт.

2

705541

WASHER,0.53" ID x 1.06" OD x 0.14" Thk

hardened plain, 1/2"

3шт.

3

80679

LOCK WASHER,1/20.507 CST ZND

2шт.

4

425-108

NUT,1/2" - 13, Gr 5

2шт.

5

413-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5

1шт.

6

492-11038

LOCK WASHER,3/8"

2шт.

7

496-11041

WASHER,13/32" x 13/16" x .065", HDN

hardened plain, 3/8"

2шт.

8

413-624

BOLT,Hex, 3/8" - 16 x 1-1/2", Gr 5

1шт.

9

425-106

NUT,3/8"-16, Cl 5

1шт.

10

700101870

FLANGE

shield

1шт.

11

700714518

CAP

1шт.

12

700101837

SHIELD

WA

1шт.

13

760728

BLOCK ASSY.

wood

1шт.

14

703736

BOLT,Hex, 1/2" - 13 x 2 3/4", Gr 5

SCREW hex cap, 1/2"-13 x 2-3/4"

1шт.

15

409-7616

BOLT,Hex Flg, 3/8" - 16 x 1", Spcl

1шт.

16

231-5146

FLANGE NUT,3/8"-16

3шт.

17

409-7612

BOLT,3/8"-16 x 1.09" OAL

2шт.

18

6212740

SPACER

BUSHING

1шт.

19

700117258

BRACE

support, left

1шт.

Выбрано товаров: 19
