Запчасти Bobcat 337 BOOM CYLINDER HYDRAULIC SYSTEM

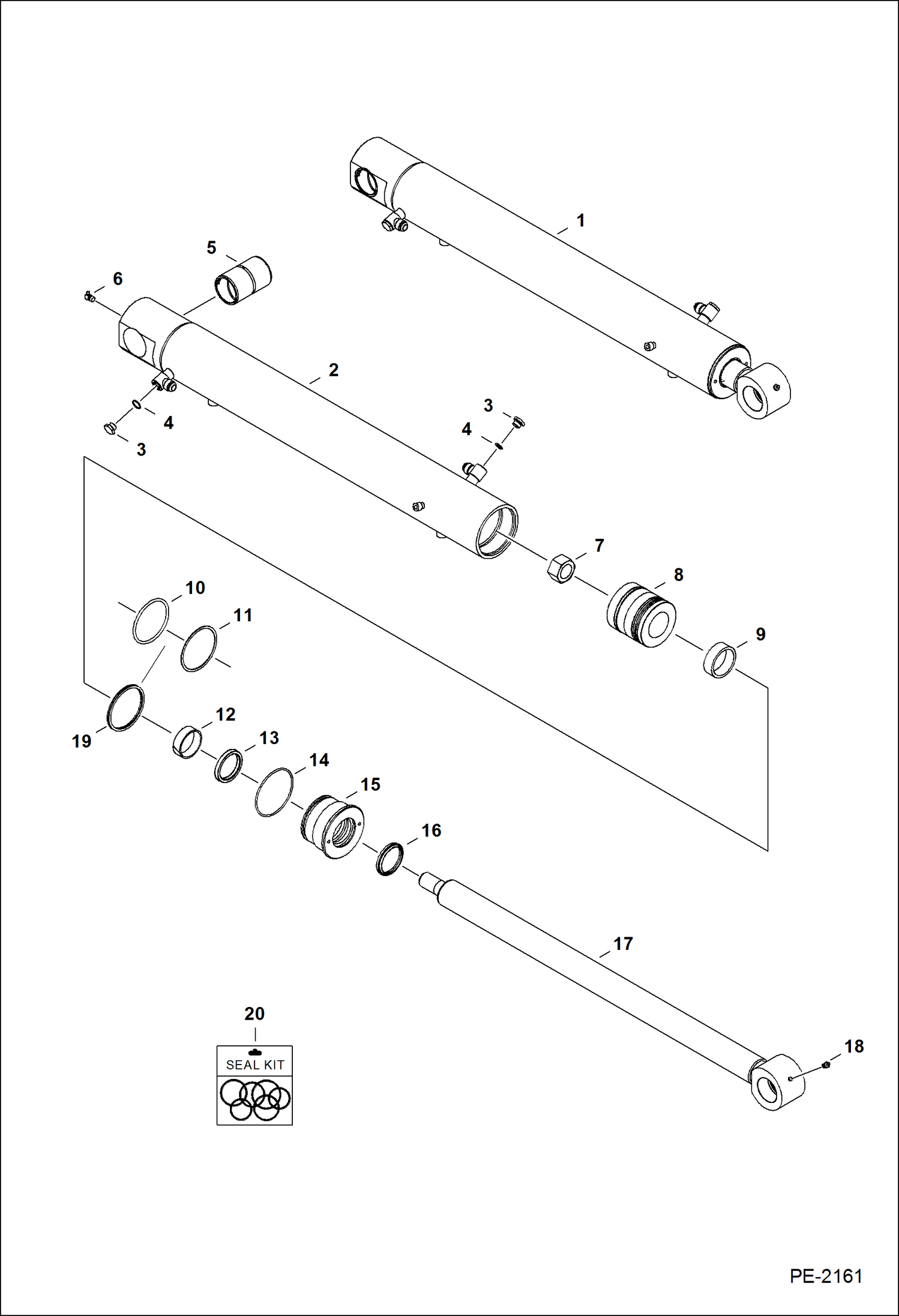

Схема запчастей Bobcat 337 - BOOM CYLINDER HYDRAULIC SYSTEM

Артикул

Название

Примечание

Количество

1

CYLINDER, BOOM NLA - W/shaft W/1.25'' thread size - Order 7151173 cylinder - Also Order Ref. 5 & 18 - Was 7155951 - A

1

7151173

CYLINDER, ASSY BOOM W/shaft W/1.38'' thread size - Also Order Ref. 5 & 18

2

TUBE, ASSY CYL NLA - Use W/shaft W/1.25'' thread size - Order 7151173 boom cylinder - Was 6818253 - A

2

7151171

TUBE, ASSY CYL Use W/shaft W/1.38'' thread size

3

6816855

PLUG W/Ref. 4

4

75K7

O-RING

5

6628993

BUSHING wear

6

12H15

FITTING, GREASE 5 grease - 90 degree

7

6810540

NUT 1.25'' dia

7

7154049

NUT 1.38'' dia

8

PISTON, CYL BOOM NLA - Used 6673123 seal - Order 6698181 - Was 6684412 - A

8

6673123

SEAL NYLON For NLA piston - 3.4'' (86,4 mm) ID

8

6698181

PISTON, CYL BOOM 1.25'' ID - W/ 6692808 O-ring & W/2 piece non-replaceable wear rings

8

6693941

PISTON, ASSY 1.38'' ID - W/ 6692808

8

6692808

O-RING 3.63 (92,2 mm) ID

9

6812057

SPACER

10

25K60320

O RING 10

11

73K342

RING

12

7000773

RING, WEAR .75'' (19,05 mm) wide - Was 6698135 - A

13

6684409

SEAL rod

14

82K242

O-RING Was 58K000242B - A

15

6812056

HEAD

16

6686968

SEAL, WIPER ROD Was 6684410 - A

17

6817140

ROD 1.25'' thread size

17

7151174

SHAFT, W/A 1.38'' thread size

18

10H25

FITTING, GREASE 5 grease - straight

19

7008351

SEAL, QUAD

20

KIT, SEAL NLA - Ref. 7, 8 (6673123 seal), 10-14 & 16 - Was 7161988 - A

20

7196448

KIT, SEAL Ref. 7, 8 (6673123 seal), 12-14, 16 & 19

Выбрано товаров: 29
