Запчасти Bobcat 323 HYDRAULIC CIRCUITRY (Lower) HYDRAULIC SYSTEM

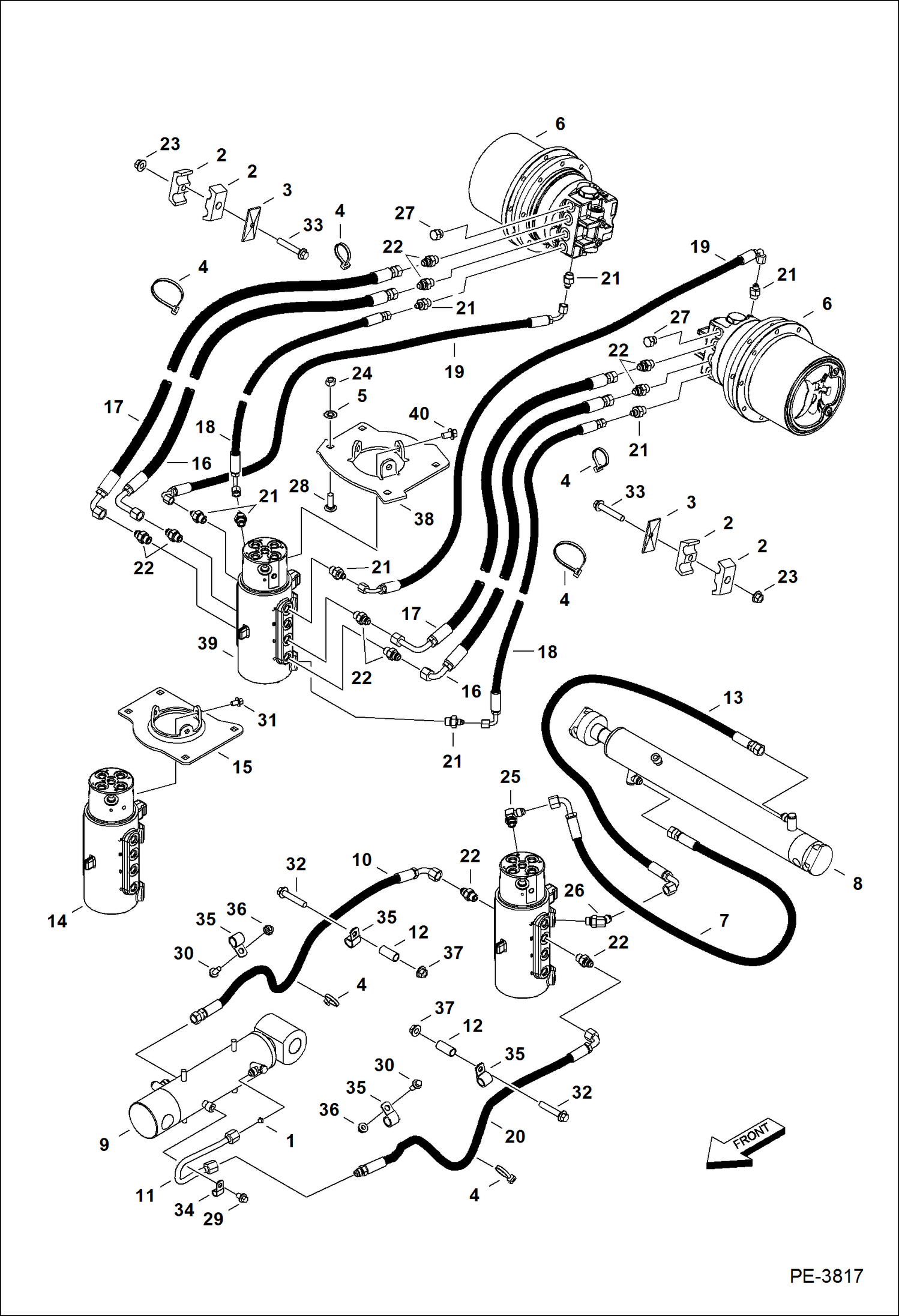

Схема запчастей Bobcat 323 - HYDRAULIC CIRCUITRY (Lower) HYDRAULIC SYSTEM

Артикул

Название

Примечание

Количество

1

6586430

ORIFICE

2

6592506

CLAMP

3

6592507

PLATE

4

6624289

STRAP, TIE

5

6674264

RETAINER NUT

6

6686158

MOTOR, DRIVE HYD See Illustration DRIVE MOTOR/ B23277

7

6716463

HOSE

8

CYLINDER See Illustration TRACK CYLINDER/ PE2531 track

9

CYLINDER See Illustration BLADE CYLINDER/ PE2533 blade

10

6805758

HOSE

11

6805851

TUBE

12

6805878

SPACER

13

6811183

HOSE

14

7102237

SWIVEL See Illustration SWIVEL JOINT/ MS2041

15

7104971

MOUNT SWIVEL

16

7104976

HOSE

17

7104977

HOSE

18

7104978

HOSE

19

7104979

HOSE

20

7104984

HOSE

21

15KB0406

FTG HYD S CONNECTOR

21

79K6

O RING 10

22

15KB0606

FITTING, HYD CONNECTOR

22

79K6

O RING 10

23

43DM10

NUT

24

4DM10

NUT

25

17KB0606

FITTING

25

79K6

O RING 10

26

18KB0606

FITTING, HYD ELBOW

26

79K6

O RING 10

27

24K5

PLUG

28

28CM1035

BOLT Was 28CM1030 - A

29

29CM812

BOLT

30

29CM820

SCREW

31

7151727

SCREW LOCKING Also Order 7151726 washer - Was 29CM1016 - A

31

7151726

WASHER

32

29CM1055

BOLT

33

29CM1060

SCREW

34

30H22

CLIP

35

30H31

CLAMP 10

36

30H38

CLIP

37

43DM8

NUT

38

7156115

MOUNT, SWIVEL

39

7156120

SWIVEL, HYD ASSY See Illustration SWIVEL JOINT/ PE3818

40

59CM1016

SCREW

Выбрано товаров: 45
